高溫導壓液位變送器
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
概述
高溫導壓液位變送器(氣體導壓式，用于高溫、腐蝕性液體、污水等)的傳感器部分與信號處理電路在接線盒內部，由投入液體內的集氣筒內的氣體與介質接觸，通過導氣管將壓力傳遞給傳感器，避免了傳感器與被測介質的直接接觸，適應于高溫強腐蝕性等場合，有效地解決了高溫腐蝕液體以及污水液位測量的難題。它特別適合于高溫、腐蝕性液體和污水的測量。
該變送器廣泛用于水廠、煉油廠、化工廠、玻璃廠、污水處理廠、高樓供水系統、水庫、河道、海洋等對供水池、配水池、水處理池、水井、水罐、水箱、油井、油罐、油池及各種液體靜態、動態液位進行測量。有高溫高壓、抗強腐蝕、一體化、法蘭、數顯液位變送器等多種型號可供選擇。
壓力變送器與液位關系為： P=0.0098ρH+Pc
式中：P 壓強MPa; ρ 液體密度（g/cm3）;H 液面深度;Pc 液面壓力（常壓為0）
特點
傳感器不接觸被測介質，可靠性高
獨特的轉換電路，性能穩定
過電壓反極性保護
零位滿度現場可調節
穩定性好，優于0.2%FS/年
使用溫度高：-30~250℃
主要技術參數:
量程（米） | 0—1.5.......50m |
輸 出 | 4—20mA（1-5V）；0—10mA（0—5V）； |
精 度 | 0.5% |
非線性、重復性、遲 滯（%F·S） | 0.3% |
零點及靈敏度溫度漂移（%/℃F·S) | ≤0.03 |
零點漂移（%/F·S4h） | ≤0.3 |
長期穩定性（%F·S/年） | 0.3 |
工作電壓（V） | 24VDC標定 |
補償溫度（℃） | -10～70 |
工作溫度（℃） | -20℃～250 |
過載能力（%） | 300 |
測量介質 | 高溫液體、腐蝕性液體 |
膜片材料 | 316L不銹鋼 |
防護等級 | IP67 |
殼體材料 | 1Cr18Ni9Ti |
接口 | 投入分體式 |
產品選型
WP735 | 高溫導壓液位變送器 | ||||||
代號 | 量程范圍 | ||||||
X | 0~1.5m…50mH2O | ||||||
代號 | 精度等級 | ||||||
| J3 | 0.3 | ||||||
J5 | 0.5 | ||||||
代號 | 輸出信號 | ||||||
| E1 | 4~20mADC | ||||||
| E2 | 0~10mADC | ||||||
| K1 | 0~5VDC | ||||||
| K2 | 1~5VDC | ||||||
代號 | 插入桿長度 | ||||||
Lm | 單位米 | ||||||
代號 | 選型 | ||||||
M1 | 線性指示表 | ||||||
M2 | LCD數字顯示表 | ||||||
i | 本安型EXiaIICT6 | ||||||
d | 隔爆型EXdIIBT4 | ||||||
代號 | 過程連接形式 | ||||||
B2 | 螺紋安裝式M27×2 | ||||||
B3 | 不銹鋼法蘭DN50PN0.6 | ||||||
Y | 用戶約定 | ||||||

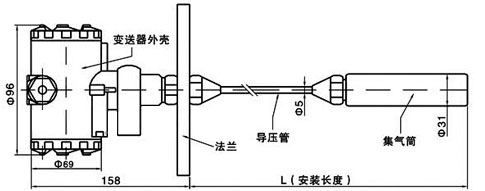

外形尺寸圖
