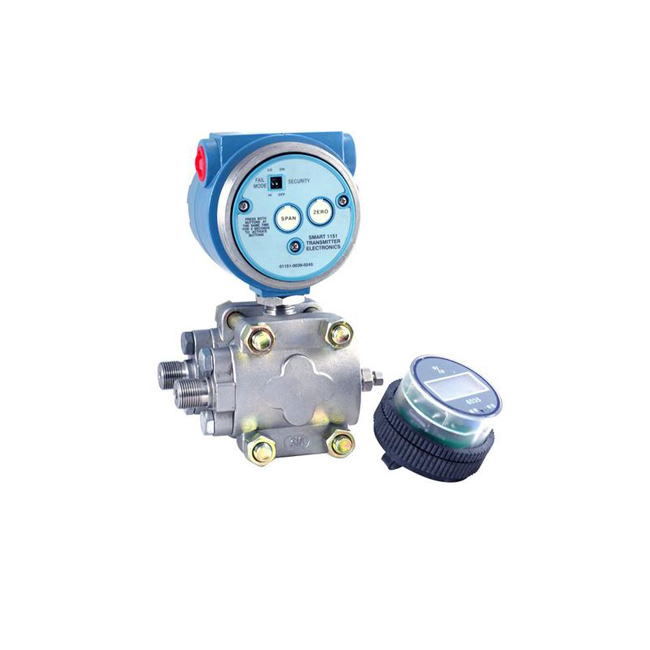

1151電容式壓力變送器
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
本公司生產的系列電容式變送器品種齊全，用戶可按不同需要任意選用，自微差壓至大差壓，從低壓力至高壓力、絕對壓力、高靜壓差壓。DP/GP型變送器帶上各種遠傳裝置后，就成為遠傳式差壓、壓力變送器。采用ANSI標準，管道尺寸3"，法蘭等級150磅(2.5MPa)，插入筒式遠傳裝置后，插入筒長度一般為50、100,15Omm用戶可根據需要選擇其長度。法蘭式掖位交送器一般是整體體工，只要用戶需要也可提供遠傳結構，同樣對遠傳差壓變送器用戶也右選用一側遠傳裝置，毛細管單根長度為1.5、3、4.5、6、7.5m供用戶選擇。接液材料除316L不銹鋼外，還有哈氏C合金，蒙耐爾合金、鉭，可使用于各種腐蝕介質場合。
1151DP/GP系列變送器設計精巧，安裝使用和調校都很方便簡單，電氣外殼采用二腔結構，即接線端子和放大器線路各占一腔，密閉性較好，具有防爆和全天候結構，放大器線路有反向極性保護，防止因電源極性接錯而損壞變送器。曲于該變送器工作的容積變化小于0·16cm3。因此不需為補償容積化而增加冷渙器或液位筒。
一、工作原理

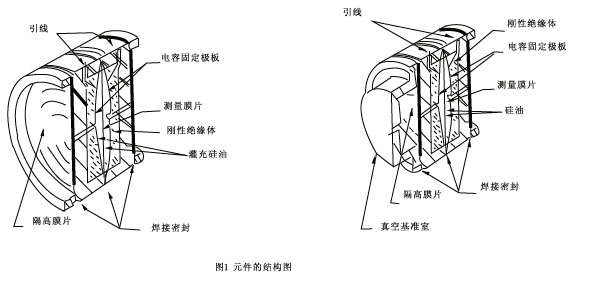

被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件(即敏感元件)的兩側隔離膜片上，通過隔膜片和δ元件內的填充液傳到預張緊的測量臘片兩側，測量膜片與兩側絕緣體上的電極各組成一個電容器，在無壓力通入或兩壓力均等時測量膜片處于中間位置，兩側兩電容器的電容量相等，當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容就不等，通過檢測，放大轉換成4-2OmA的二線制電流信號。壓力交送器和絕對壓力交送器的工作原理和差壓變送器相同，所不同的是低壓室壓力是大氣壓或真空元份結構圖見圖1
二、主要特點
本公司生產的1151系列電容式變送器有下列特點
1.品種齊全、精度高、穩定性好，價格比同類進口儀表便宜
2.采用二線制工作方式
3.敏感元件采用固體化結構，小型堅固，抗振能力強
4.主要部件可與1151同類產品進行互換，
5.關鍵零部件、電子元件及接插件均采用國際上高質量產品。本系列產品可靠性好，質量穩定，故障率少。
6.正遷移可達500%，負遷移可達600%(最小量程時)
7.阻尼可調
三、功能規范
1.使用對象:液體、氣體和蒸汽
2.測量范圍，見表1
3.輸出信號，4~2OmADC。(特殊可為四線制0～1OmADC輸出)
4.供電電源:供電電源為12~45VDC，帶LCD數字顯示器為15~45VDC,一般工作電源為24VDC
5.負載:與供電電源有關。在某一電源電壓時帶負或能力見圖2
負載阻抗R與電源電壓V關系式為R≤(V-12)Ω
6.量程和冬位:外部連續可調。
7.正負遷移
差壓交送器：最大正遷移量為測量范圍上限值(URL以下同)與測量量程之差;最大負遷移為URL；
壓力交送器：最大正遷移量為URL與測量量程之差最大;負遷移量不大于大氣壓。
絕對壓力變送器：最大正遷移量為URL與測量量程之差；無負遷移。
8.環境溫度范圍：一般變送器-26℃+70℃，帶現場顯示器-l5℃+7o℃
9.過載壓力，不超過規定壓力的1.5倍，變送器不會損壞
10.貯藏溫度：-lO℃+66℃
11.阻尼時間：在0.2～1.67秒內連續可調、微、低差壓和法蘭變送器，阻尼時間較大些
12.容積變化量，小于0.16cm3
13.指示器：現場輸出指示有電流表，線性指示0～100%和平方根指示0～100%，3-1/2位LDC液晶顯示器，字高13mm。輸出按百分?jǐn)?shù)顯不。
14.啟動時間：2秒，不需要預熱
15.防爆：本廠生產兩種防爆類別變送器，由國家級儀表防爆安全監督檢查站(NEPSI)-上海工業自動化儀表研究所鑒定認:a隔爆型:b本質安全型。
四、技術參數
(在無遷移，標準條件下，沖硅油和隔離膜片是316L不銹鋼的情況下)精確度等級，見表2
1.穩定性：六個月內不超過變送精度；
2.溫度影響：在最大量程時，每10℃變化量參見下表
| 量程代號或名稱 | 精度等級 | ||
| 0.2級 | 0.25級 | 0.5級 | |
| 2 | / | / | ≤±0.54% |
| 3 | / | ≤±0.30% | ≤±0.45% |
| 4～9 | ≤±0.20% | ≤±0.30% | ≤±0.30% |
| 遠傳、液位 | / | / | ≤±0.60% |
3.不靈敏區：無
4.靜壓影響：最大量程時見下表
| 量程代號或名稱 | 精度等級 | ||
| 0.2級 | 0.25級 | 0.5級 | |
| 2 | / | / | 1% |
| 3 | / | ≤±0.30% | 0.6% |
| 4、5、6、7、8 | ≤±0.25% | ≤±0.30% | 0.6% |
| 高靜壓4、5、6、7 | / | 2% | 2.5% |
5.電源影響：小于輸出范圍的±0.005/V
6.負載影響：電源穩定時幾乎無負載影響
7.振動影響：在任何方向上振動頻率200Hz時，所引起的誤差為最大范圍的0.05%，量程代號2（微差壓為±0.25%）
8.結構材料：壓力容室、接頭、泄放閥、隔離膜片等與介質接角的零件材料見各種型號“訂貨型號規格”表；螺栓為碳鋼鍍鉻，電氣外殼為低銅鋁合金，電氣外殼表面涂層為環氧噴塑
9.異壓連接件：壓力容器上的連接螺紋孔為1/4-18NPT，引牙接頭上的螺紋孔為1/2-14NPT。其中心距見各種型號的外形尺寸圖。放大器電纜連接孔螺紋為M20*1.5
10.安裝位置影響：當工作膜片未垂直安裝時。可能產生不大于0.24KPa的零位系統誤差，此誤差可通過調整零位來消除。對量程無影響。
11.重量：約5Kg（不包括附件，帶法蘭變送器外）

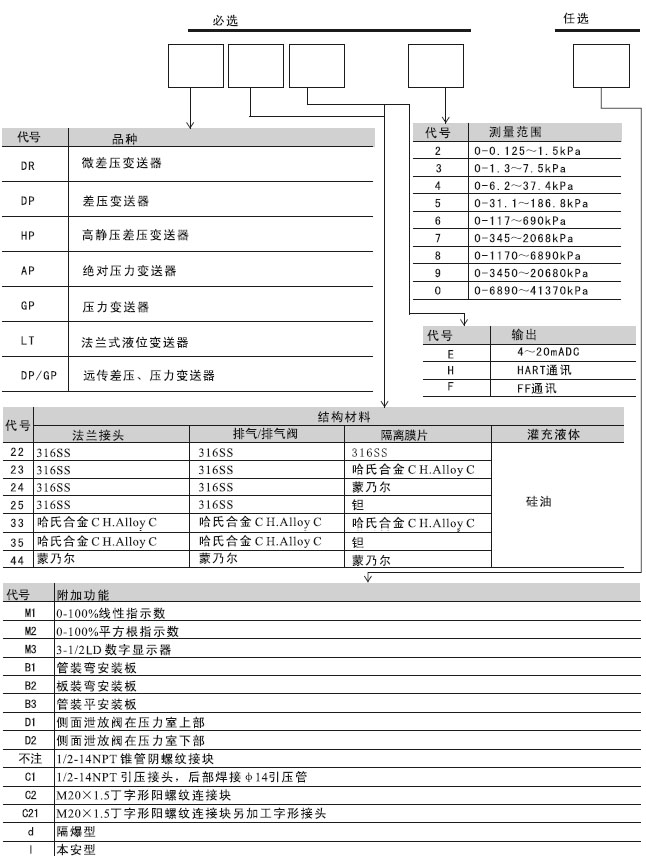

五、變送器的型號命名
六、產品系列
1.主要產品系列列表（表1）
| 名稱型號 | 測量范圍 | 精度 | 備注 |
| 1151DP型差壓變送器 | 0～1.3～7.5 0～1170～6890 | 0.2 0.25 | |
| 1151DR型微差壓變送器 | 0～0.125～1.5 | 0.5 | |
| 1151HP型高靜壓差壓變送器 | 0～6.2～37.4 0~345~2068 | 0.2 0.25 | 工作壓力25MPa與32MPa任選 |
| 1151GP型壓力（表壓）變送器 | 0~1.3~7.5 0~6890~41370 | 0.2 0.25 | |
| 1151AP型絕對壓力變送器 | 0~6.8~37.4 0～117～6890 | 0.2 0.25 | |
| 1151LT法蘭式液位變送器 | 0~6.8~37.4 0～117～6890 | 0.2 0.25 | 平法蘭與插入式法蘭任選 |
| 1151DP/GP帶遠傳差壓/壓力變送器 | 0~6.2~37.4 0～117～6890 | 0.5 | 遠傳裝置任選 |
2.詳細規格（表2）
| 序號 | 名稱 | 型號 | 測量范圍 | 最大工作壓力 | 精度等級 |
| 1 | 微差壓變送器 | 1151DR2E | 0~0.125~1.5 | ≤6.0 | 0.5 |
| 2 | 差壓變送器 | 1151DP3E | 0~1.3~7.5 | ≤14 | 0.2、0.5 |
| 3 | 1151DP4E | 0~6.2~37.4 | 0.2、0.5 | ||
| 4 | 1151DP5E | 0~31.1~186.8 | 0.2、0.5 | ||
| 5 | 1151DP6E | 0~117~690 | 0.2、0.5 | ||
| 6 | 1151DP7E | 0~345~20680 | 0.2、0.5 | ||
| 7 | 1151DP8E | 0~1170~6890 | 0.2、0.5 | ||
| 8 | 高靜壓差壓變送器 | 1151HP4E | 0~6.0~37.4 | ≤32 | 0.25、0.5 |
| 9 | 1151HP5E | 0~31.1~186.8 | |||
| 10 | 1151HP6E | 0~117~690 | |||
| 11 | 1151HP7E | 0~345~20680 | |||
| 12 | 1151HP8E | 0~1170~6890 | |||
| 13 | 壓力變送器 | 1151GP3E | 0~1.3~7.5 | / | 0.25、0.5 |
| 14 | 1151GP4E | 0~6.2~37.4 | |||
| 15 | 1151GP5E | 0~31.1~186.8 | |||
| 16 | 1151GP6E | 0~117~690 | |||
| 17 | 1151GP7E | 0~345~2068 | |||
| 18 | 1151GP8E | 0~1170~6890 | |||
| 19 | 1151GP9E | 0~3450~20680 | |||
| 20 | 1151GP0E | 0~6890~41370 | |||
| 21 | 絕對壓力變送器 | 1151AP4E | 0~6.8~37.4 | / | 0.25、0.5 |
| 22 | 1151AP5E | 0~31.1~186.8 | |||
| 23 | 1151AP6E | 0~117~690 | |||
| 24 | 1151AP7E | 0~345~2068 | |||
| 25 | 1151AP8E | 0~1170~6890 | |||
| 26 | 法蘭式液位變送器 | 1151LT4E | 0~6.8~37.4 | 2.5 | 0.25、0.5 |
| 27 | 1151LT5E | 0~31.1~186.8 | |||
| 28 | 1151LT6E | 0~117~690 | |||
| 29 | 遠傳壓力變送器 | 1151GP4E | 0~6.8~37.4 | / | 0.5 |
| 30 | 1151GP5E | 0~31.1~186.8 | |||
| 31 | 1151GP6E | 0~117~690 | |||
| 32 | 1151GP7E | 0~345~2068 | |||
| 33 | 1151GP8E | 0~1170~6890 | |||
| 34 | 遠傳差壓變送器 | 1151DP4E | 0~6.8~37.4 | 2.5/10 | 0.5 |
| 35 | 1151DP5E | 0~31.1~186.8 | |||
| 36 | 1151DP6E | 0~117~690 | |||
| 37 | 1151DP7E | 0~345~2068 | |||
| 38 | 1151DP8E | 0~1170~6890 |
遠傳差壓、壓力變送器、單根毛細管長度分為1.5、3、4.5、6、7.5米五種。
