概述

    NHR-3500系列液晶綜合電量集中顯示儀是一款用于中低壓系統智能化裝置，集數據采集和控制功能于一身，具有電力參數測量及電能計量為一體。它采用大規模集成電路和高亮度長壽命的LED顯示器并支持RS485接口MODBUS通訊協議或多種協議。廣泛用于中、低壓變配電自動化系統, 工業自動化系統、智能型開關柜、樓宇自動化系統、負控系統、能源管理系統、工廠電量考核管理等。產品設計遵循電力儀表國標和行標GB/T22264-2008《安裝式數字電測量儀表》、JB/T10736-2007《低壓電動機保護器》、GB/T15576-2008《低壓成套無功補償裝置》、GB/T22387-2008《剩余電流動作繼電器》等標準。

黑底白字的段碼液晶顯示。

可直接采集三相交流電壓、三相交流電流信號，可測量三相有功功率、三相無功功率、三相視在功率、三相功率因數、三相工頻周波、三相諧波及各種電能。

具有模擬量輸出、通訊輸出和累積電能脈沖輸出功能可選。

具有上下限報警功能，帶報警提示符號。

支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。

 主要功能參數

測量參數	測量范圍	測量誤差	分辨力	過載
電壓	0.0～500.0V/AC	±(0.4%讀數+0.1%量程)	0.1V	持續120%；瞬時2倍/30S
電流	0.03～5A/AC	±(0.4%讀數+0.1%量程)	0.001A	持續120%；瞬時2倍/30S
有功功率	U*I*COSΦ	PF=1.0； ±(0.4%讀數+0.1%量程)	0.1W
有功電能	9999999.99 KWh		0.1Wh
無功功率	U*I*SINΦ	PF=0.0； ±(0.8%讀數+0.1%量程)	0.1Var
無功電能	9999999.99 KVarh		0.1Varh
視在功率	U*I	±(0.4%讀數+0.1%量程)	0.1VA
視在電能	9999999.99 KVAh		0.1VAh
功率因數	0.000～1.000	±0.02	0.001
工頻周波	45～65 Hz(50～500V)	±0.05Hz	0.01Hz
諧波	2～31次

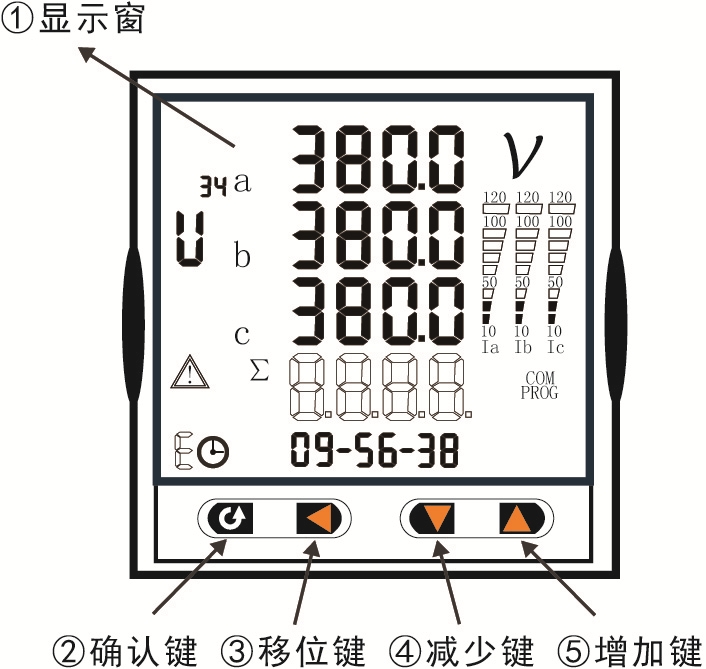

儀表面板

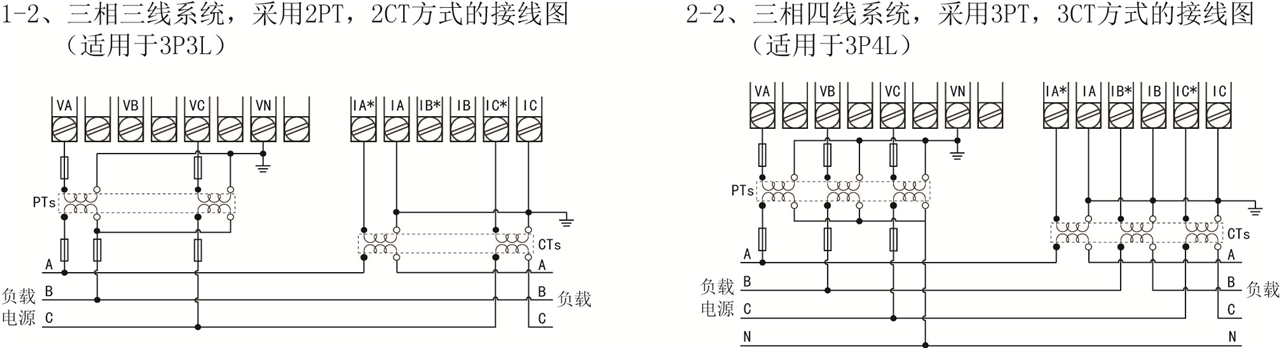

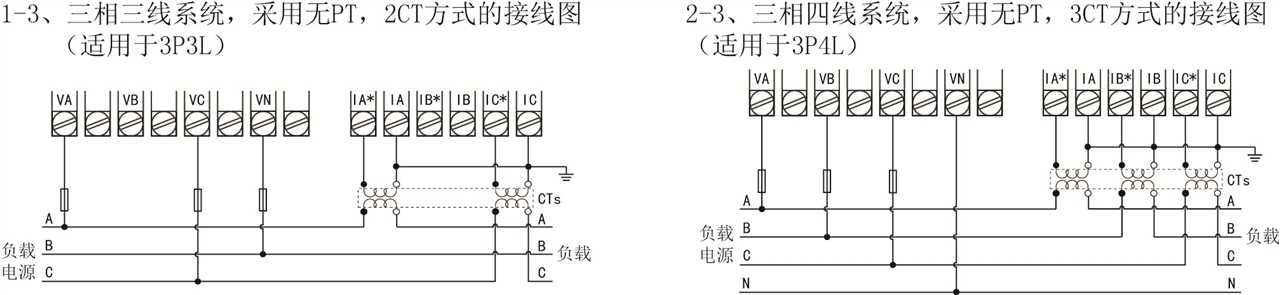

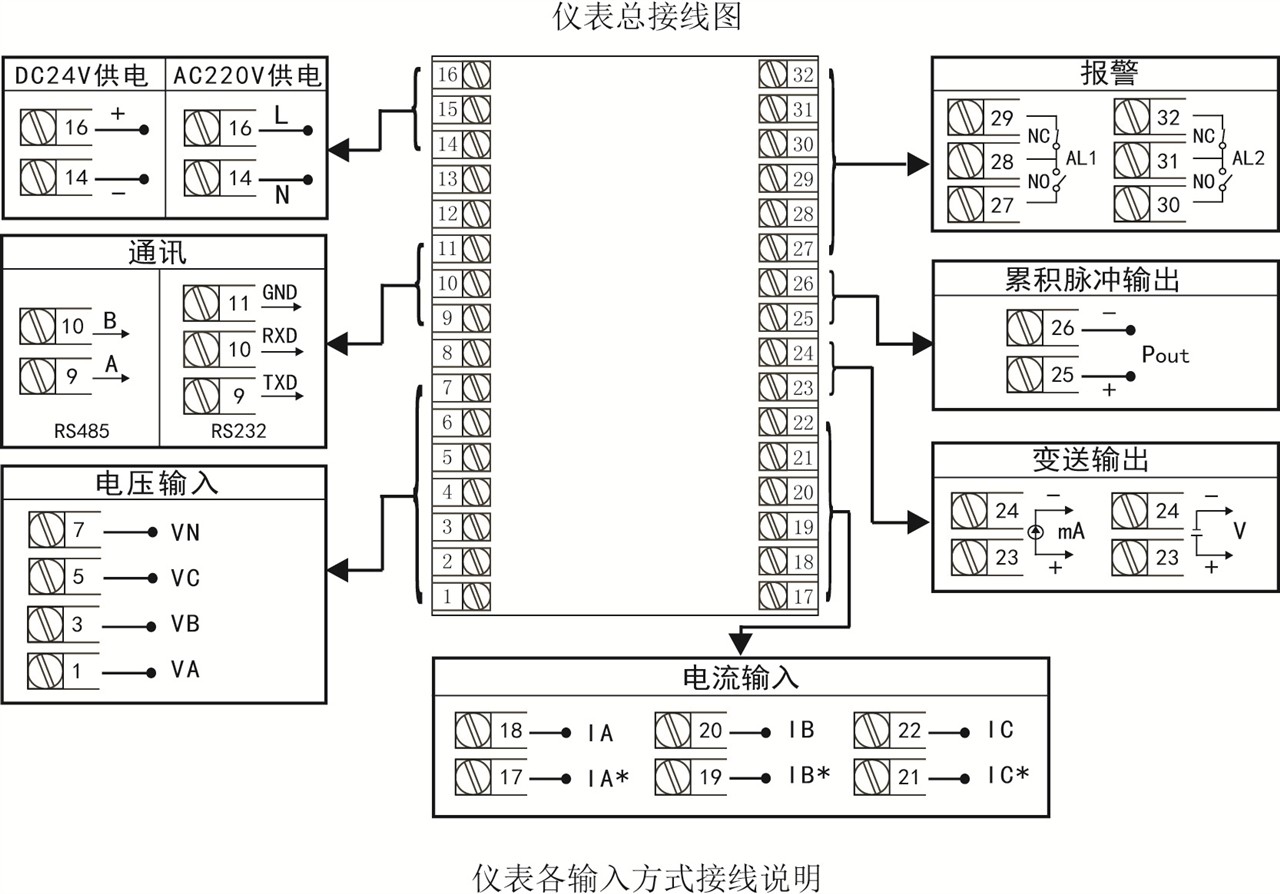

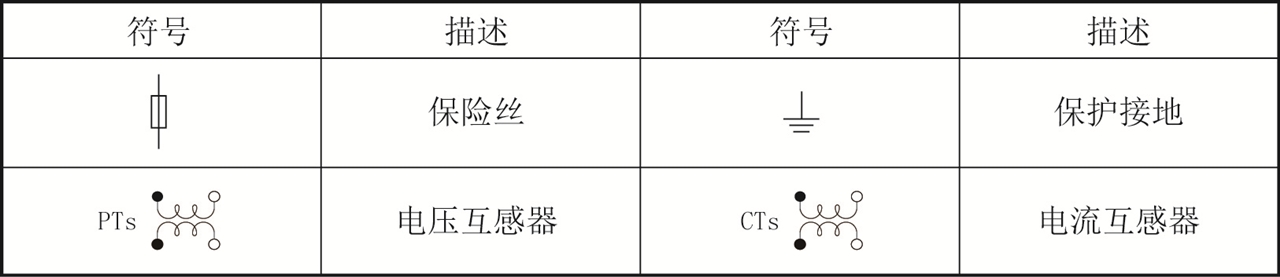

儀表接線圖

儀表選型

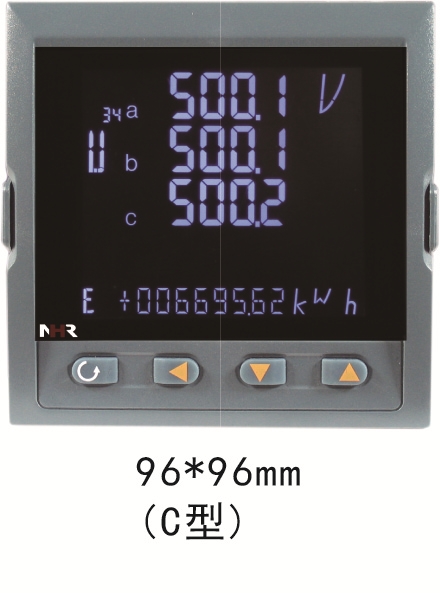

①規格尺寸		②輸入類型		③輸出類型		④報警輸出
代碼	寬*高*深	代碼	測量類型	代碼	輸出類型(負載電阻RL)	代碼	報警限數
C	96*96*130mm	Z	綜合電量集中顯示	X 0 1 2 3 4 8	無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 特殊規格	X 2	無輸出 2限報警
⑤通訊輸出		⑥累積脈沖輸出		⑦供電電源
代碼	通訊接口 (通訊協議)	代碼	累積脈沖輸出	代碼	供電范圍
X D1 D2	無輸出 RS485通訊(Modbus) RS232通訊(Modbus)	X PO	無輸出 累積脈沖輸出 （適用于電能累積）	A D	AC100～240V DC20～29V

備注：在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上；電流輸出與電壓輸出之間是不可切換的，需通過更改硬件完成，訂貨時請注明清楚。
型號舉例：NHR-3500C-Z-0/2/D1/X-A
