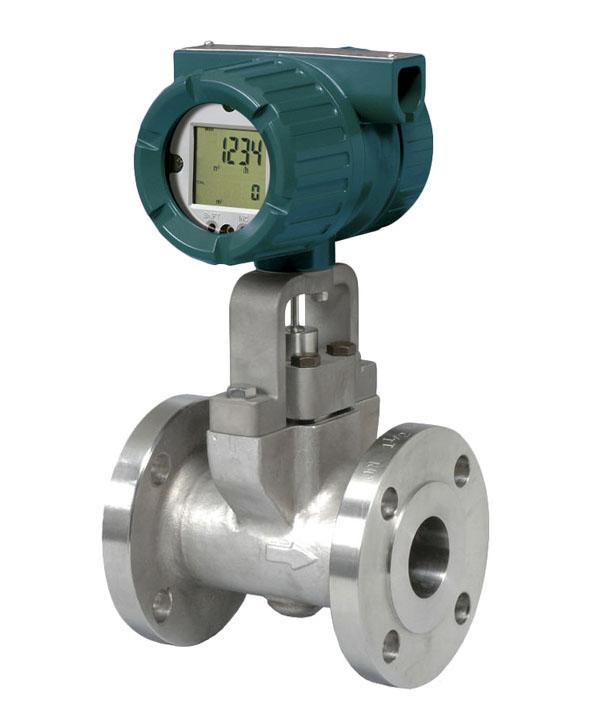

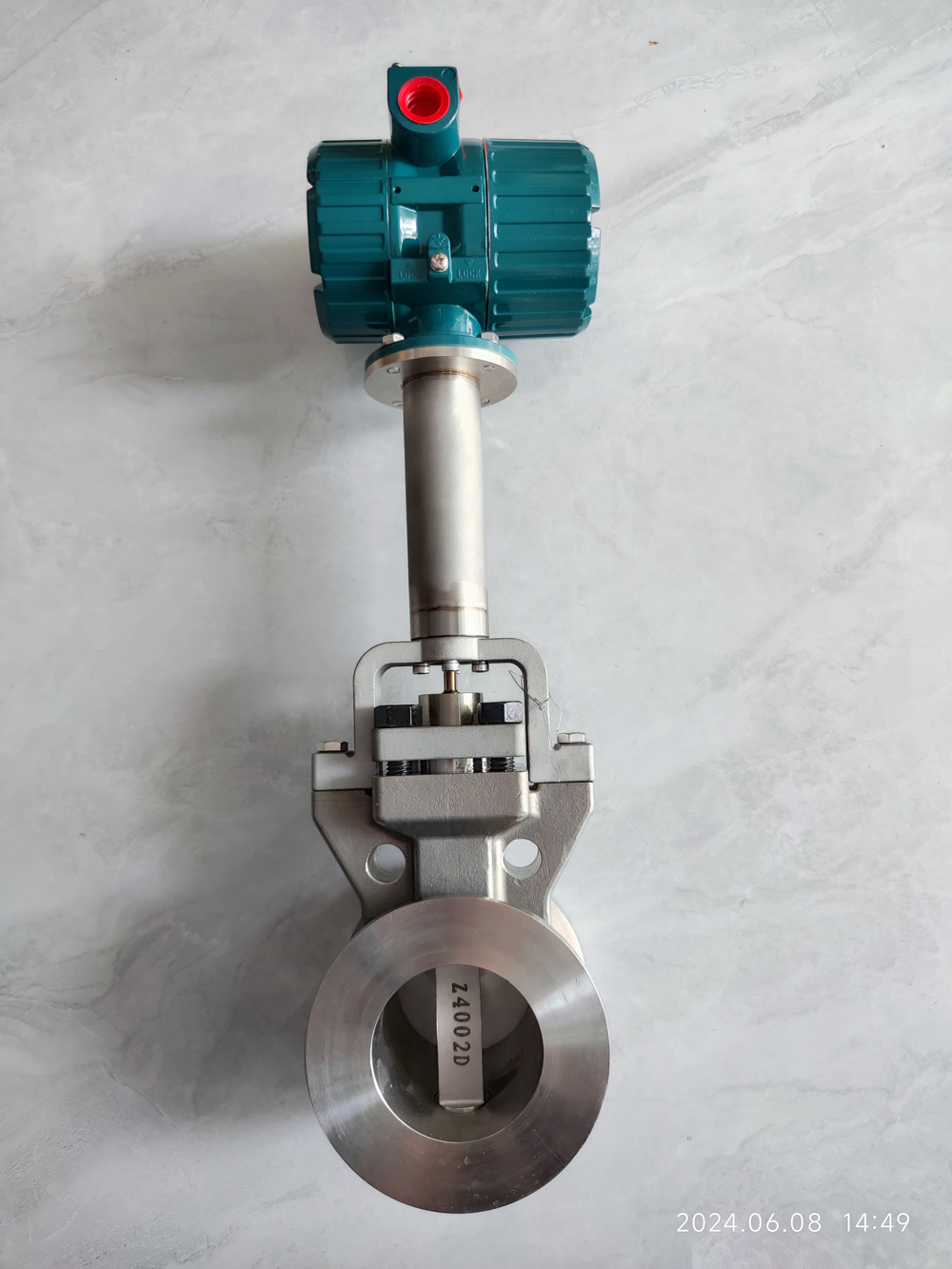

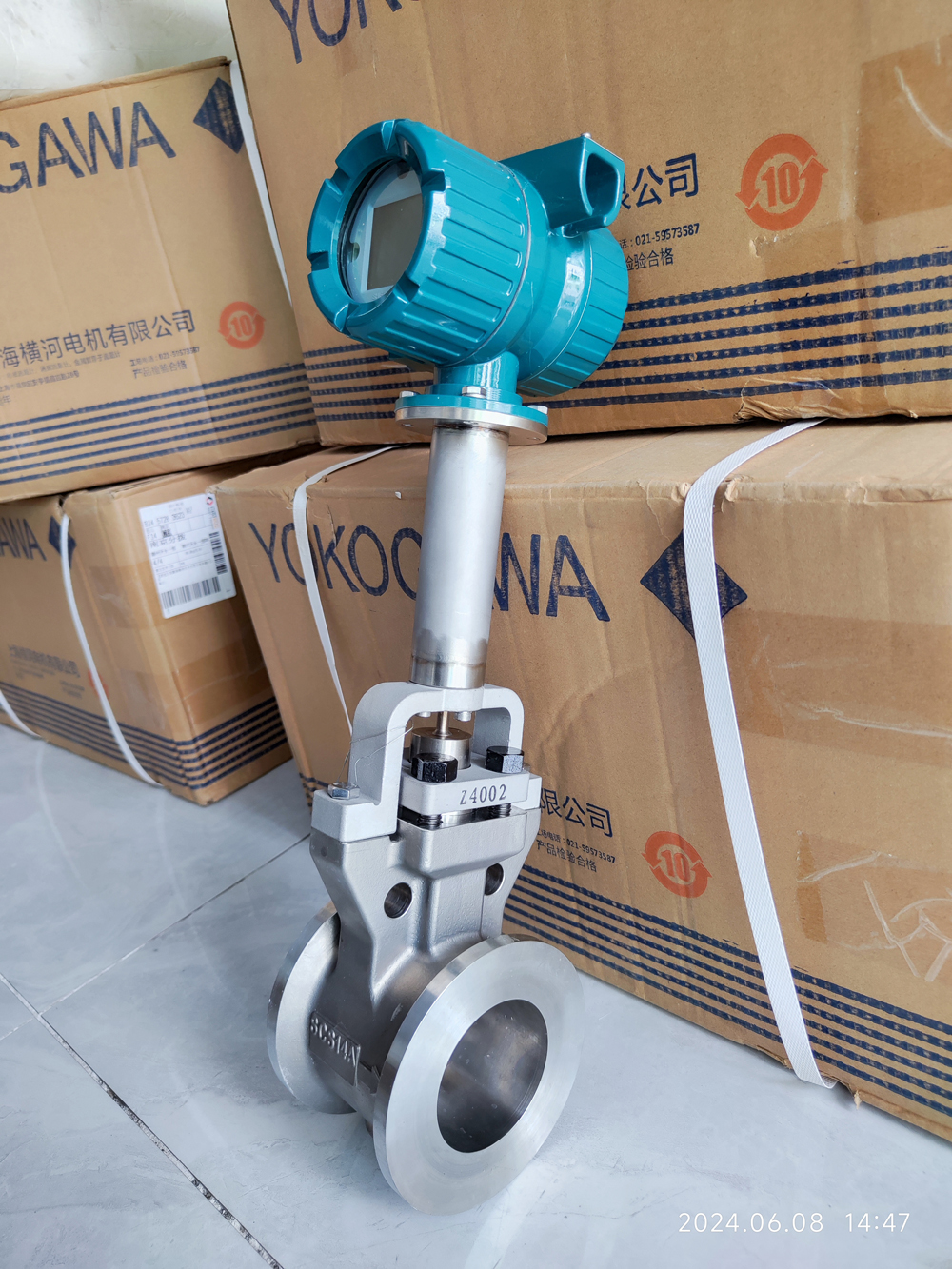

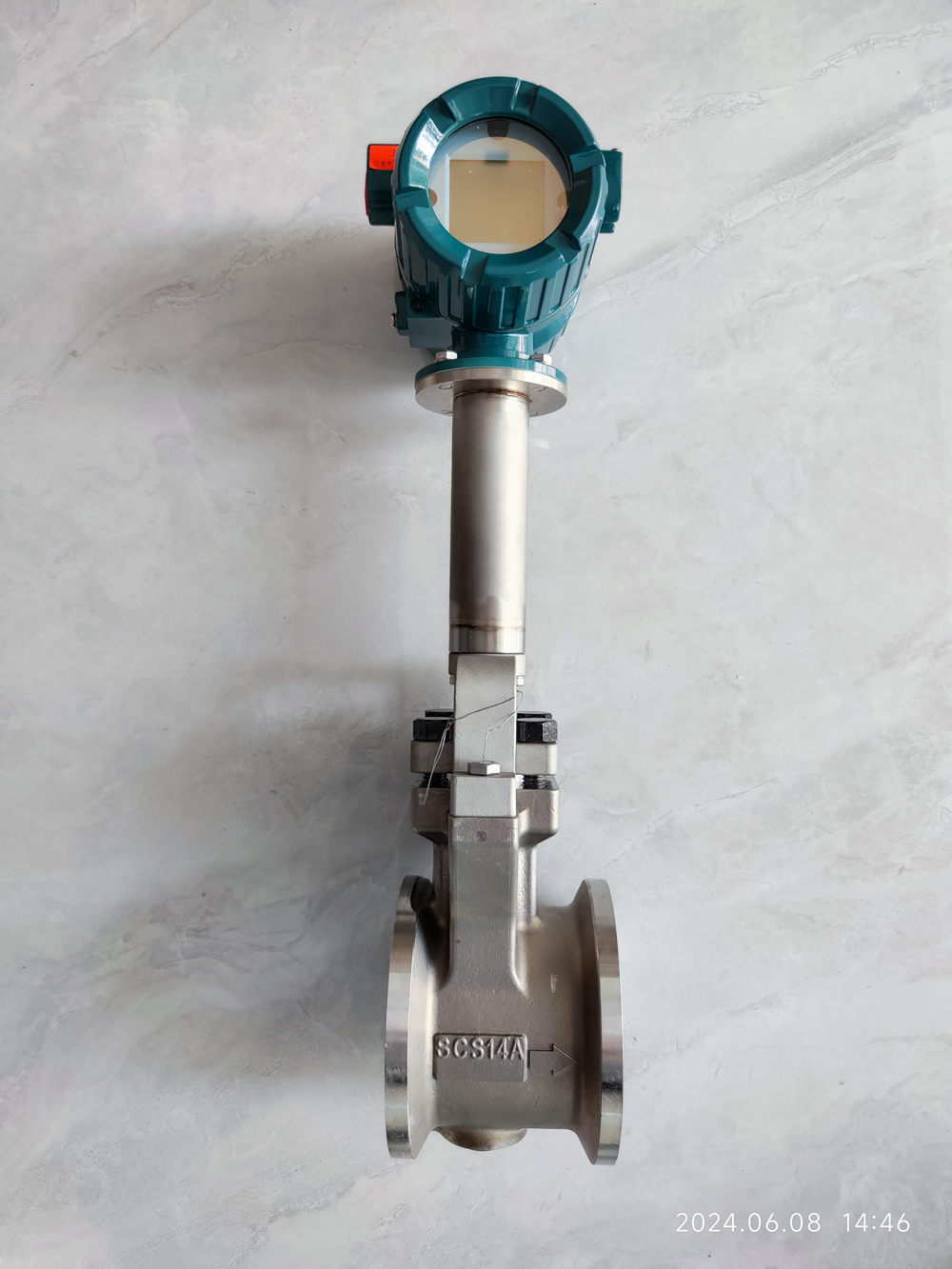

digitalYEWFLO 渦街流量計
● 引入新的橫河數字技術，使測定高精度化
● 具有自我診斷功能和自主維護功能
● 引入溫度感應器，測定流量的同時可實現溫度的測定
● 采用高頻參數，便于客戶使用
產品信息
基本技術規格
帶SSP（數字信號處理）技術的新功能
SSP 是數字式渦街流量計電路的一部分。SSP能分析數字式渦街流量計內的流體情況，并用分析的數據自動針對使用狀況作出******調整，SSP可在低流量區正確地檢測旋渦，從而顯著地提高了計量穩定性。該卓越功能是日本橫河公司首創的數字化信號處理技術,是以往的渦 街流量計從未有的。先進的自診斷功能
能判斷并顯示出諸如較大的管道振動和流態異常等使用狀況。高精度
讀數的 ± 0.75% ( 液體)
讀數的 ± 1% ( 氣體, 蒸汽 )溫度范圍大
高溫型: 可高達450 °C
低溫型: 最低可達 -200 °C參數設定簡單
使用頻繁的參數組合放在一個模塊中，從而減少了參數設定時間。顯示清晰、簡明
能同時顯示流量，累積流量和自診斷信息。模擬/脈沖雙重輸出
同時輸出流量信號和脈沖信號報警輸出
如有報警發生，就會有一個報警信號輸出。狀態輸出（流量開關功能）
發生報警時，由觸點輸出報警信號。此外，當流量低于設定值時，可由觸點輸出信號。轉換器結構緊湊
備有BRAIN/HART通信和面板設定按鈕
同一結構的傳感器可適用于測量液體，氣體和蒸汽
不銹鋼傳感器無運動件，耐用、安全符合NACE標準
符合NAMUR 43標準
分離型電纜最大長度為30m
隔爆結構： JIS /FM/ATEX/CSA/SAA （隔爆/本安）
基本性能指標
被測流體：液體，氣體，蒸汽（避免多相流和粘附性)
測量流量范圍：見一般規格書
精度：讀數的 ± 0.75% (液體)、讀數的 ± 1% (氣體，蒸汽)
重復性：讀數的 ± 0.2%
標定：流量計在出廠前經過水標定
正常工作條件：
流體溫度范圍： - 40 ~ 260 °C （一般型）
-200 ~ 100 °C （低溫型，選用）
- 40 ~ 450 °C （高溫型，選用）
工況壓力范圍：- 0.1Mpa (- 1kg/cm2) ~ 法蘭額定值
環境溫度范圍：- 40 ~ 85 °C （分離型傳感器，分離型轉換器）
-40 ~ 85 °C （一體型）
- 30 ~ 80 °C （一體型帶表頭）
環境濕度： 5 ~ 100%RH （在40 °C 時）（無凝露）
電源電壓：10.5 ~ 42V DC （見電源電壓與負載電阻之關系圖）
電氣性能: 由于脈沖輸出，報警輸出和狀態輸出是使用共同端子的，所以不能同時使用這些功能。
輸出信號：雙重輸出（可同時獲得模擬和晶體管觸點輸出信號）。這種情況下，參見“安裝須知”項的電源和脈沖輸出接線。
模擬輸出：4 ~ 20mA DC ，2線制
晶體管觸點輸出：集電極開路，3線制
用參數設定來選擇脈沖、報警或狀態輸出。
觸點額定值：30V DC，120mA DC
低電平：0 ~ 2V DC通信條件：
通信信號：BRAIN 或HART 通信信號（迭加在一個4 ~ 20mA DC 的信號上）。
通信線條件：負載電阻： 250 ~ 600W（包括電纜電阻）電源電壓：16.4 ~ 42V DC用于數字通信BRAIN和HART 協議（本安型為16.4 ~ 30V DC）。與其他電力線的間距：大于15cm (避免平行布線)。
BRAIN:
通信距離：2km聚乙烯絕緣的PVC屏蔽電纜 (當使用“CEV”電纜時)，通信距離因使用的電纜類型不同而異。
負載電容：小于0.22mF
負載電感：小于0.33mH
接受儀表的輸入阻抗：在2.4kHz時，大于10kWHART：
通信距離：使用多股雙絞電纜時可達1.5 km，通信范圍因使用的電纜類型不同而異。
特殊應用時的電纜長度：特殊應用時可用下列公式求得電纜長度功能：
阻尼時間常數：0 ~ 99 sec (63% 響應時間)
注：延遲時間：0.5 sec,模擬輸出電路時間常數：0.3 sec脈沖輸出功能：脈沖輸出：
定標脈沖，非定標脈沖，頻率（在100% 輸出時，每秒輸出的脈沖數）
脈沖頻率：最大10 kHz
占空比：約 50% （1：2 ~ 2：1）自診斷和報警輸出*：如有報警發生（超量程輸出信號，EEPROM出錯，振動噪聲，阻塞，氣泡等異常狀態），就會有報警輸出信號并顯示出來。報警時，報警輸出信號由ON 變?yōu)镺FF狀態。
狀態輸出功能：流量開關：如果流量低于設定的流量值時，就會輸出一個狀態信號。狀態信號輸出模式可以轉換（ON/OFF）。
失電時的數據保護：數據（參數，累積值等）儲存在EEPROM中，不需要備用電池。
補償功能：
儀器誤差補償：渦街流量計的儀器誤差可用5段近似折線（設定5個補償系數）來進行補償。
雷諾數補償：雷諾數小于20000時的輸出誤差可用5段近似折線來進行補償。
氣體膨脹系數補償：在測量可壓縮性氣體和蒸汽時，可用膨脹系數來補償在流速高于35m / s時的誤差。硬件故障輸出：如果CPU 或EEPROM發生故障，模擬輸出電流為上限值21.6mA。模擬輸出電流為上限還是下限（￡3.6mA）可通過跳線來選擇。
顯示器：可同時顯示用%表示的或用流量單位表示的瞬時流量和累積流量?？捎迷O(shè)定鍵來設定參數。顯示自診斷的簡短信息。顯示器的安裝方向可左右轉過90°。
符合EMC標準：EN61326 AS/NZS 2064
注：分離型轉換器的專用信號電纜應采用金屬套管布線
