SWP-LK系列流量積算控制儀
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
五位瞬時流量＋八位瞬時累積顯示
SWP-LED系列流量積算控制儀適用于各種液體、蒸汽、天然氣、一般氣體等的流量積算測量控制。
一、主要特點
1、萬能無跳線輸入技術，使每臺儀表僅通過簡單快捷的參數設置，即可適配各種分度號。進一步提高了儀表的多用性與可靠性。
2、流量系數K的自動演算具有多種輸入信號功能，可配接各種差壓、壓力及頻率式流量傳感器（如渦街、渦輪、孔板等）,可自由選擇多種補償方式（如溫度、壓力補償?shù)龋?br/> 3、具有極寬的顯示測量范圍，可切換顯示溫度補償測量值、壓力補償測量值、流量（差壓、頻率）測量值等，及十二位的流量累積測量值（0--999999999999字），可精確到小數點后三位（0.001）進行累積，可設定儀表內部參數使最大累積達到9999999999.99′100。
4、采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度極高的積算控制。
5、儀表面板增加了一組LED發光二極管狀態指示，每一發光二極管對應一種狀態，用以指明對應顯示值的工程含義，方便用戶觀測。
二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）

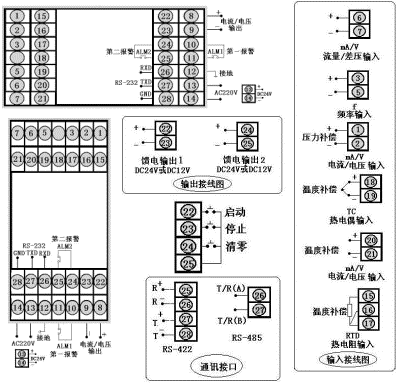

型號 | SWP-LK80系列 | 接 線 圖 |
儀表外形 |
儀表尺寸:160×80×140mm |  |
儀表尺寸:80×160×140mm | ||

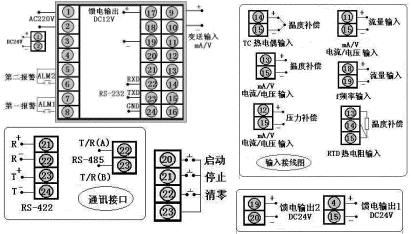

型號 | SWP-LK90系列 | 接 線 圖 |
儀表外形 |
儀表尺寸:96×96×140mm |  |
★ SWP－LK系列與LE系列接線端子序號不同
三、SWP-LED系列流量積算控制儀型譜表
型 號 | 代 碼 | 說 明 | |||||||||||
SWP -LK | □ □□-□ □ -□ □ □- □ □- □- □- □ | 5位+8位流量積算控制儀 | |||||||||||
外形尺寸 | 89 | 160×80mm，80×160mm96×96mm | |||||||||||
控制作用 | 0102030405 | 無補償輸入帶補償輸入過熱蒸汽帶溫度壓力補償-查表法飽和蒸汽帶溫、壓補償-查表法用戶特定曲線補償輸入-查表法 | |||||||||||
通訊方式 | □ | 參見"通訊方式" | |||||||||||
輸出方式 | □ | 參見"輸出方式" | |||||||||||
流量信號類型 | □ | 參見"輸入類型" | |||||||||||
壓力補償類型 | □ | 參見"輸入類型" | |||||||||||
溫度補償類型 | □ | 參見"輸入類型" | |||||||||||
第一報警方式 | NHLBCD | 無控制（或報警，可省略）上限控制（或報警）下限控制（或報警）流量定量到控制 --自動啟動流量定量過程控制--自動啟動流量定量到控制 --自動清零 | |||||||||||
第二報警方式 | NHLBC | 無控制（或報警，可省略）上限控制（或報警）下限控制（或報警）流量定量到控制 --手動啟動流量定量過程控制--手動啟動 | |||||||||||
饋電輸出 | NP2P | 無饋電輸出（可省略）單路DC24V饋電輸出雙路DC24V饋電輸出 | |||||||||||
供電方式 | WT | DC24V供電AC90～265V供電（開關電源）AC220V供電（線性電源，可省略） | |||||||||||
外形特征 | S | 豎式顯示儀表橫式顯示儀表（可省略） | |||||||||||
★ 輸入類型：（出廠默認值）
代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 | 說 明 |
A | 4～20 mA | -1999～99999 d | O | 脈沖-集電極開路 | 0～5KHz | 本表所列為最大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍 |
B | 0～10 mA | -1999～99999d | G | Pt100 | -200～650℃ | |
C | 1～5V | -1999～99999d | E | 熱電偶E型 | 0～1000 ℃ | |
D | 0～5V | -1999～99999d | K | 熱電偶K型 | 0～1300 ℃ | |
M | 0～20 mA | -1999～99999d | R | 用戶特定 | -1999～99999 d | |
F | 脈 沖 | 0～5KHz | N | 無補償輸入 |
★ 輸出方式
選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 |
輸出方式 | 無輸出 | 繼電器 | 4～20mA | 0～10mA | 1～5V | 0～5V |
★ 通訊方式
選型代碼 | 0 | 2 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
★ 注1：LK802、LK803、LK804系列可通過設定儀表二級參數互相切換。
★
注2：儀表除0～20mA、脈沖-集電極開路兩種輸入信號外,其余信號均可通過設定儀表二級參數自由更改。
★
如用戶選擇特定曲線補償輸入（查表法）時，請?jiān)谟嗀洉r(shí)提供相關技術參數或密度表格。
★
型號舉例：
?、賁WP-LK802-02-AAG-NN
補償輸入5位流量積算控制儀，流量輸入類型為4～20mA，壓力補償輸入類型為4～20mA，溫度補償輸入類型為4～20mA，4～20mA變送輸出，無報警輸出。
