NHR-8300系列彩色定點/程序段調節無紙記錄儀
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
| 概述 |
| NHR-8300系列彩色定點/程序段調節無紙記錄儀采用微分先行的控制算法，比例帶 P、積分時間I和微分時間D相互獨立，調整時不需要考慮相互影響，可以控制系統的過沖量，抗干擾能力強。24路萬能輸入（可組態選擇輸入：標準電壓、標準 電流、熱電偶、熱電阻、毫伏等）其中可帶8路控制輸入。可帶8路控制輸出或12路變送輸出或18路報警輸出，RS232/485通訊接口，以太網接口，微 型打印機接口和USB接口，SD卡插座；可提供傳感器配電；具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯示，報警狀態顯示。 |
 功能特點 |
|
| 主要技術指標 |
| 1.輸入信號：最多12通道隔離型萬能信號輸入，通道間隔離電壓大于250VAC，通道和地之間隔離電壓大于500VAC。 2.信號類型： 標準電壓信號： 0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V； 標準電流信號：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA； 毫伏信號：0～20mV、0～100mV、±20mV、±100mV； 熱電偶信號：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26； 熱電阻信號：Pt100、Cu50、Cu53、Cu100、BA1 、BA2； 線性電阻信號：0～400Ω； 3.精度：±0.2％FS。 4.采樣周期：1秒。 5.存儲容量：內部Flash存儲器容量64M Byte。 6.記錄時間：12通道，64M Byte容量。 |
| 記錄間隔1秒2秒4秒6秒15秒30秒1分2分4分記錄長度24天48天97天145天364天728天1456天2912天5825天 |
| 存儲長度（不斷電連續記錄）的計算： 24天（間隔1秒時）- 5825天（間隔240秒時） 計算公式：記錄時間（天）=  （注：通道數的計算：程序?qū)⑼ǖ罃?shù)劃分為4、8、16、32、64五檔，當儀表通道數落在兩檔之間時，以大的數作為計算的通道數。例如：儀表通道數是12路，公式中通道數以16計算） 7.模擬量輸出：4～20mA(負載電阻≤550Ω)、0～20mA(負載電阻≤550Ω)、0～10mA(負載電阻≤1.1KΩ)、 1～5V（負載電阻≥250KΩ）、0～5V（負載電阻≥250KΩ）、0～10V（負載電阻≥4KΩ）（特殊定制）。 8.報警輸出：最多18路報警繼電器常開觸點輸出，觸點容量3A/250VAC（阻性負載）。 9.配電：變送器配電電源，額定電壓24VDC，最大電流250mA。 10.通訊接口：隔離RS232和RS485接口，通訊波特率為1200、2400、4800、9600、19200、57600bps可選。 11.供電：電壓范圍85～264VAC；頻率范圍：50～60Hz；最大功耗：20VA。 12.工作條件：工作溫度：-10～60℃；濕度：10～90％（無結露）。 |

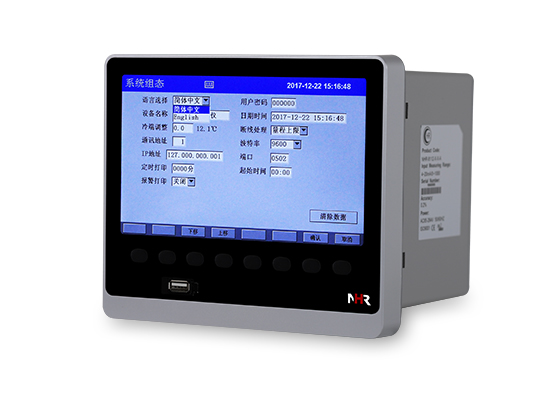

7英寸800*480點陣寬屏TFT高亮度彩色圖形液晶顯示，LED背光、畫面清晰、寬視角。 顯示畫面 |
| 實時曲線：可自由組合顯示曲線和曲線顏色 棒圖畫面：以棒圖的形式顯示測量值，同時還可顯示通道位號、工程單位及報警狀態等信息 數顯畫面：顯示實時測量值，同時還可顯示通道位號、工程單位及報警狀態等信息 歷史畫面：可向前或向后查看保存在內存中的歷史數據 報警列表：顯示最近的通道報警時間、消報時間及報警狀態等信息 打印畫面：可通過設定起始時間和結束時間來打印這段時間的曲線和數據 備份畫面：可通過設定起始時間和結束時間來備份這段時間的數據 組態畫面：用來查看和修改各組態的參數 |
 儀表選型 |
| NHR-83 □-□/□/□-□-□-□-□ ① ② ③ ④ ⑤ ⑥ |
| ①輸入通道數（備注） | ②控制輸出通道數（備注2） | ||
| 代碼 | 輸入通道 | 代碼 | 輸出通道 |
| 01 02 03 . . . 23 24 | 1路輸入 2路輸入 3路輸入 . . . 23路輸入 24路輸入 | X I01 . . I08 K01 . . K08 S01 . . S08 | 無輸出 1～8路模擬量控制輸出 1～8路繼電器控制輸出 1～8路固態繼電器驅動 |
| ③變送輸出通道數（備注2） | ④報警輸出通道數（備注2） | ||
| 代碼 | 輸出類型（負載電阻RL） | 代碼 | 輸出通道 |
| X 01 02 03 . . . 11 12 | 無輸出 1路輸出 2路輸出 3路輸出 . . . 11路輸出 12路輸出 | X 01 02 03 . . 17 18 | 無輸出 1限輸出 2限輸出 3限輸出 . . 17限輸出 18限輸出 |
| ⑤供電電源 | |||
| 代碼 | 電壓范圍 | ||
| A | AC85～264V(50～60HZ) | ||
| ⑥附加功能(以下功能可全選，用“/”隔開，不選功能可省略) | |||
| 通訊輸出 | 打印功能 | ||
| 代碼 | 通訊輸出類型 | 代碼 | 打印接口 |
| D1 D2 | RS485通訊 RS232通訊 | D3 | RS232C打印 |
| 饋電輸出 | USB轉存功能 | ||
| 代碼 | 饋電輸出 | 代碼 | USB轉存 |
| P | DC24V | U | USB轉存（U盤） |
| SD卡擴展功能 | 以太網通訊功能 | ||
| 代碼 | SD卡擴展 | 代碼 | 以太網通訊 |
| SD | SD卡擴展（SD卡） | E | 以太網通訊 |
| 備注1：在24路輸入通道數中，最多帶8路PID控制輸入。 備注2：模擬量控制輸出通道數+繼電器控制輸出+固態繼電器驅動電壓輸出≤8； 控制輸出通道數+變送輸出通道數+報警輸出通道數≤18； |

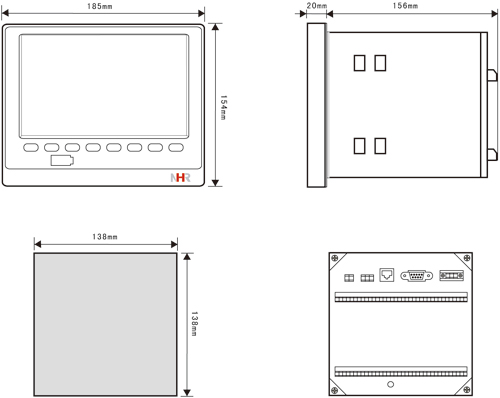

 儀表外形尺寸及開孔尺寸 |
 |

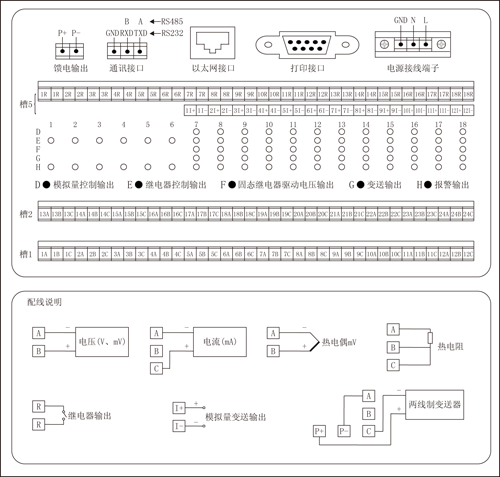

| 接線圖 |
 |
