VPR202系列流量積算記錄儀
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
簡介
VPR202系列流量積算儀表是以先進的CPU為核心，基于智能化、數字化、網絡化設計思想，輔以大規模集成電路、信號智能調理、SmartBus總線以及精致型結構設計技術的新型智能儀表。超薄設計，功耗低、精度高、通用性強、運行穩定、高性價比；可實現流量信號采集、顯示、記錄、補償、積算、報警、通訊等功能；采用RS-232C/RS-485通訊接口，支持標準MODBUS-RTU協議，可方便實現遠程監控。
VPR202系列流量積算儀表適用于冶金、化工、建材、造紙、食品、制藥、電力和水處理等各種工業現場的能源計量。并通過VPR202流量積算儀表組網，方便實現能源管理遠程監控系統。
主要功能
◇輸入：流量、溫度、壓力信號自由輸入、測量范圍和顯示分辨率自由設置。
◇補償：多種補償算法，適用于蒸汽、一般氣體、天然氣等流量補償。
◇算法：多種流量模型，適用于孔板、渦街、電磁、V錐等各型流量計。
◇記錄：歷史數據記錄容量4M，最長可達2年以上，最短36小時。
◇累積：精確流量累積，同時提供年、月、日、班累積報表。
◇控制：支持2路控制輸出，用于流量定量控制。
◇輸出：1路4～20mA電流變送輸出。
◇顯示：192×64黃底單色顯示，比同類型記錄儀增加50%。
◇配電：提供24VDC/70mA配電輸出供外部變送器使用。
◇通訊：RS485串行通訊接口，MODBUS_RTU通訊協議。
◇斷電保護：非易失性存儲器，數據永久保存、掉電不丟失。
◇時鐘管理：采用硬件時鐘，掉電后仍能準確運行。
◇組網管理：?jiǎn)尉W(wǎng)連接63臺儀表，進行集中顯示、存儲、分析、打印、管理等。
◇上位軟件：隨儀表贈送上位管理軟件，強大的數據管理及分析功能，讓儀表如虎添翼。
◇外形尺寸：160×80×48mm，超薄設計，便于壁掛式儀表箱內安裝。

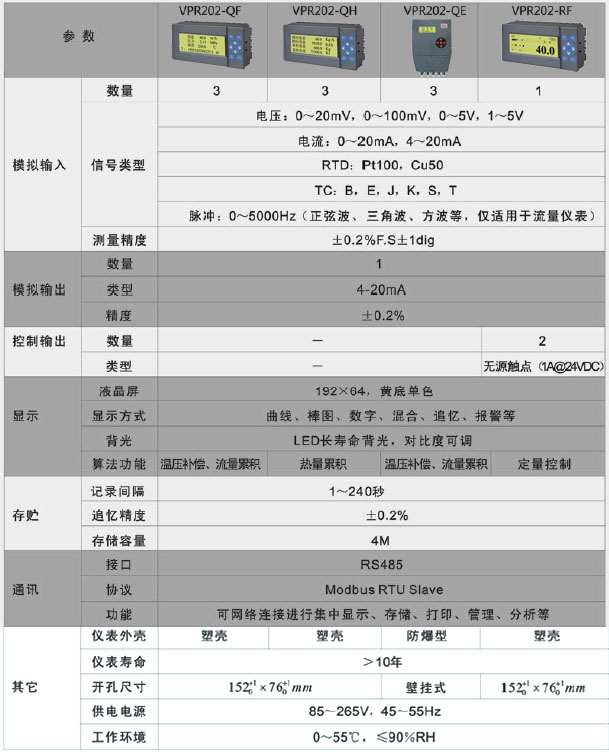

技術指標
選型指南
VPR202-QF液晶顯示流量積算儀
 | VPR202-QF含儀表本體、1通道流量信號輸入、4M存貯空間外形1160×80×48 mm 橫式輸入通道11路流量信號輸入， 4~20mA或脈沖信號31路流量信號輸入，1路溫度信號輸入，1路壓力信號輸入；帶溫壓補償變送輸出0無變送輸出11路流量信號4～20mA變送輸出通訊功能0無通訊接口1RS485通訊（Modbus RTU）電源A220VAC供電 |

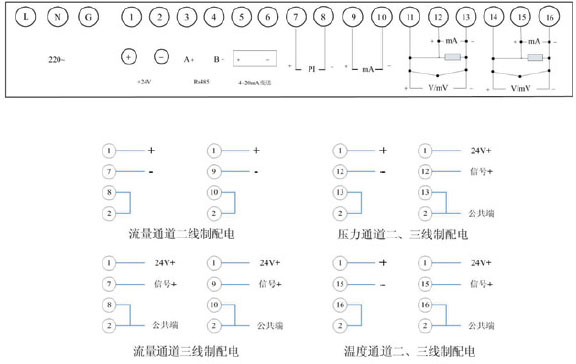

接線圖
