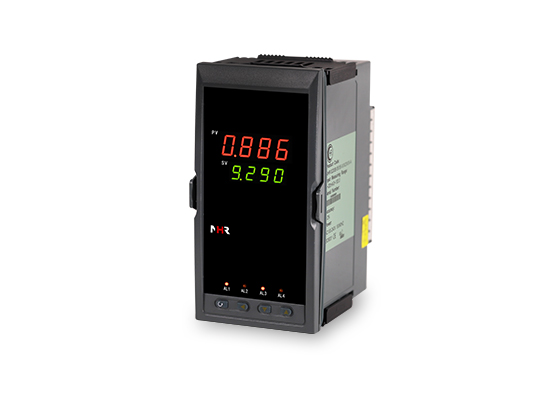

NHR-5620系列數字顯示容積儀
概述NHR-5620系列數字顯示容積儀可對工業現場各類規則、不規則罐體的液位進行采集、顯示并轉換成對應罐體的容積，適用于對各種過程參量進行監測、控制、采集等。雙屏LED數碼顯示， 具備11種信號輸入
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
| 概述 |
NHR-5620系列數字顯示容積儀可對工業現場各類規則、不規則罐體的液位進行采集、顯示并轉換成對應罐體的容積，適用于對各種過程參量進行監測、控制、采集等。 |

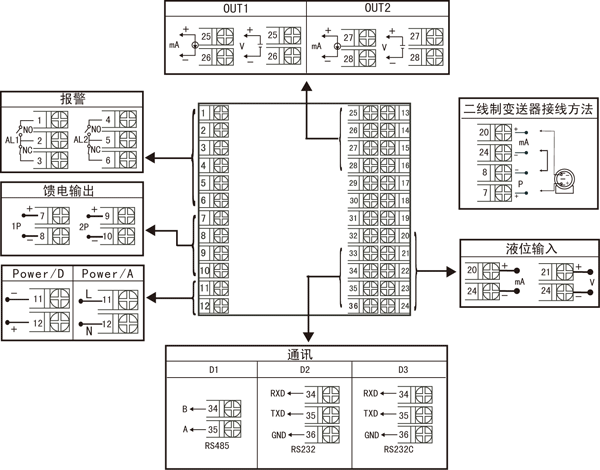

 儀表接線圖 |
 |
| 規格尺寸為A、B、C型接線圖注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。圖 |
雙屏LED數碼顯示， 具備11種信號輸入功能，測量精度為0.2％級。 儀表選型 |
| NHR-5620□-□-□/□-□/□/□( )-□-( ) ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ |
| ①規格尺寸 | ②輸入分度號 | ||
| 代碼 | 寬*高*深 | 代碼 | 分度號（測量范圍） |
| A B C | 160*80*110mm（橫式） 80*160*110mm（豎式） 96*96*110mm（方式） | 25 26 27 28 29 30 31 32 33 34 35 56 | 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)（不可切換） 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 特殊規格 |
| ③變送輸出1（OUT1） | |||
| 代碼 | 輸出類型（負載電阻RL） | ||
| X 0 1 2 3 4 5 8 | 無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊規格 | ||
| ④變送輸出2（OUT2） | ⑤報警（繼電器接點輸出） | ||
| 代碼 | 輸出類型（負載電阻RL） | 代碼 | 報警限數 |
| X 0 1 2 3 4 5 8 | 無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊規格 | X 1 2 3 4 | 無輸出 1限報警 2限報警 3限報警 4限報警 |
| ⑥通訊輸出 | ⑦饋電輸出 | ||
| 代碼 | 通訊接口(通訊協議) | 代碼 | 饋電輸出（輸出電壓） |
| X D1 D2 D3 | 無輸出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口 | X 1P 2P | 無輸出 1路饋電輸出 2路饋電輸出 如“2P(12/24)”表示第一路12V，第二路24V饋電輸出。 |
| ⑧供電電源 | ⑨備注 | ||
| 代碼 | 電壓范圍 | 無備注可省略 | |
| A D | AC/DC 100-240V(50/60Hz) DC 20-29V | ||
| 備注： |
| 1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。 2、在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。 例1：NHR-5620A-27-0/X/2/X/X-A 例2：NHR-5620B-28-0/X/2/D1/X-D |
