NHR-5300系列人工智能PID調節器
概述NHR-5300系列人工智能PID調節器采用微分先行的控制算法,帶有外給定和閥位控制功能?？膳c各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、速度等物理量的測量顯示，并配合各種執行器對
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
雙屏LED數碼顯示，且?guī)в泄庵M指示功能(0～100％)。
 儀表選型 |
NHR-5310□-□/ -□/□/□/□/□( )-□-( )單路控制 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ NHR-5320□-□/□-□/□/□/□/□( )-□-( ) 外給定控制① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ NHR-5330□-□/□-□/□/□/□/□( )-□-( ) 閥位控制 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ |
| ①規格尺寸 | ②第一路(測量)輸入分度號/③第二路(閥位反饋或外給定)輸入分度號 | ||
| 代碼 | 寬*高*深 | 代碼 | 分度號（測量范圍） |
| A B C D E F H K L M | 160*80*110mm（橫式） 80*160*110mm（豎式） 96*96*110mm（方式） 96*48*110mm（橫式） 48*96*110mm（豎式） 72*72*110mm（方式） 48*48*110mm（方式） 160*80*110mm（橫式/光柱） 80*160*110mm（豎式/光柱） 96*96*110mm（方式/光柱） | X 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56 | 無輸入信號 熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻Cu50(-50.0～150.0℃) 熱電阻Cu53(-50.0～150.0℃) 熱電阻Cu100(-50.0～150.0℃) 熱電阻Pt100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2（-200.0～600.0℃） 線性電阻0～400Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換 特殊規格 |
| ④控制輸出（OUT1） | |||
| 代碼 | 輸出類型（負載電阻RL） | ||
| 0 1 2 3 4 5 K1 K3 K4 K5 K6 8 | 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 繼電器接點輸出 單相可控硅過零觸發脈沖輸出 固態繼電器驅動電壓輸出 雙向可控硅通斷輸出 三相可控硅過零觸發脈沖輸出 特殊規格 | ||
| ⑤變送輸出（OUT2） | |||
| 代碼 | 輸出類型（負載電阻RL） | ||
| X 0 1 2 3 4 5 8 | 無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊規格 | ||
| ⑥報警輸出（繼電器接點輸出） | |||
| 代碼 | 報警限數 | ||
| X 1 2 3 4 | 無輸出 | ||
| ⑦通訊輸出/外部事件接入 | ⑧饋電輸出 | ||
| 代碼 | 通訊接口/數字量輸入接口 | 代碼 | 饋電輸出（輸出電壓） |
| X D1 D2 D3 Y1 Y2 Y3 | 無輸出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口 外部事件輸入1（強制手動） 外部事件輸入2 外部事件輸入3 | X 1P 2P | 無輸出 1路饋電輸出 2路饋電輸出 如“2P（12/24）”表示第一路12V，第二路24V饋電輸出。 |
| ⑨供電電源 | ⑩備注（無可省略） | ||
| 代碼 | 電壓范圍 | ||
| A D | AC/DC 100-240V(50/60Hz) DC 20-29V | ||
| 備注： |

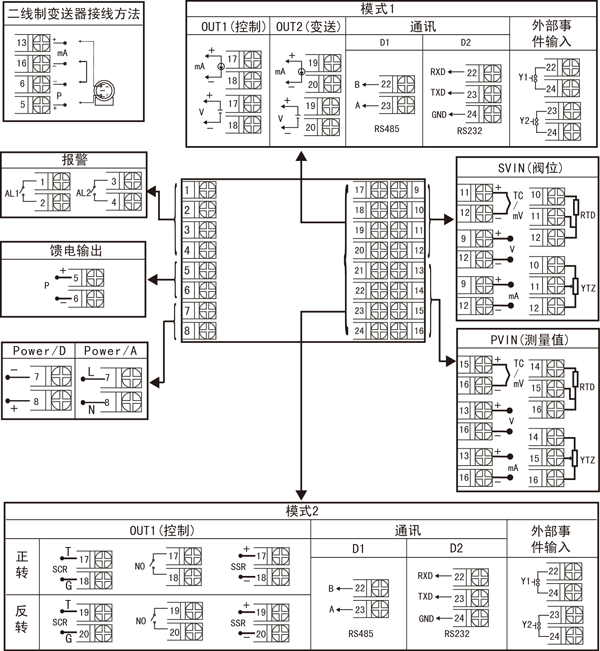

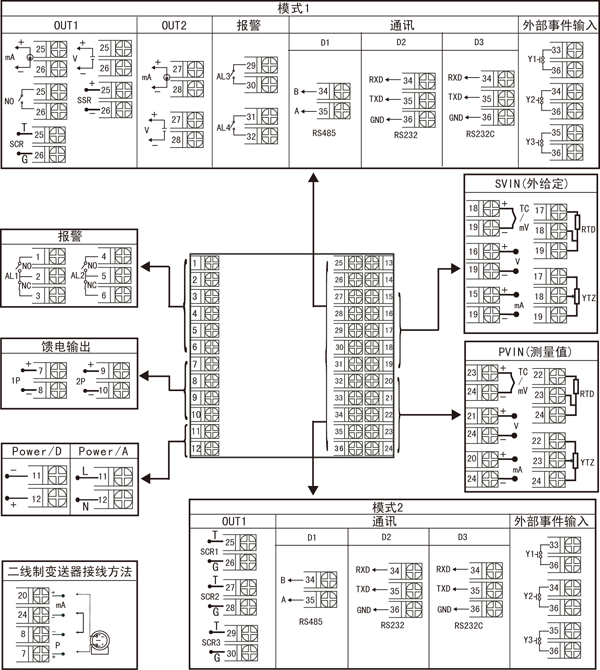

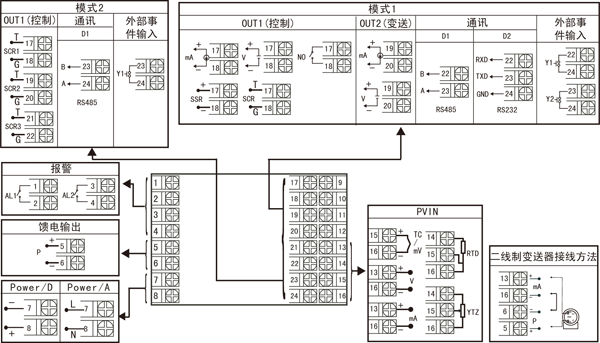

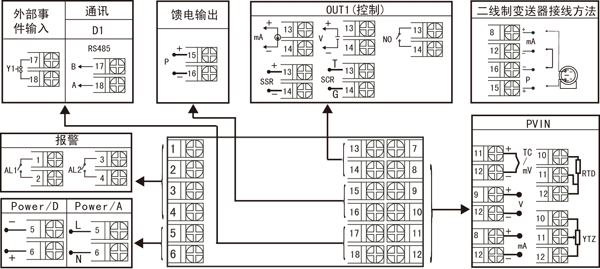

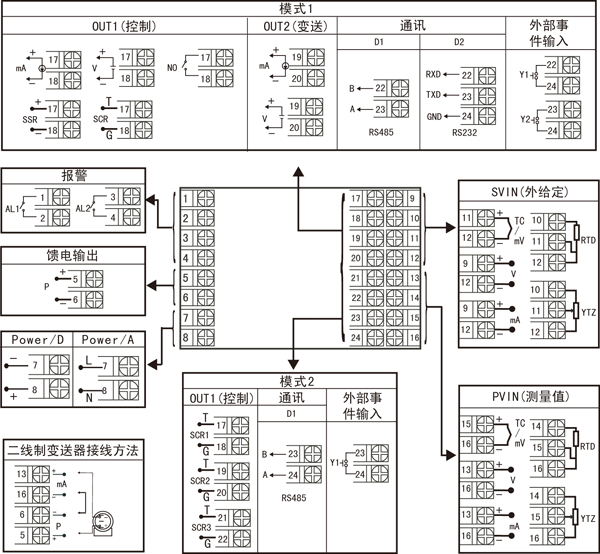

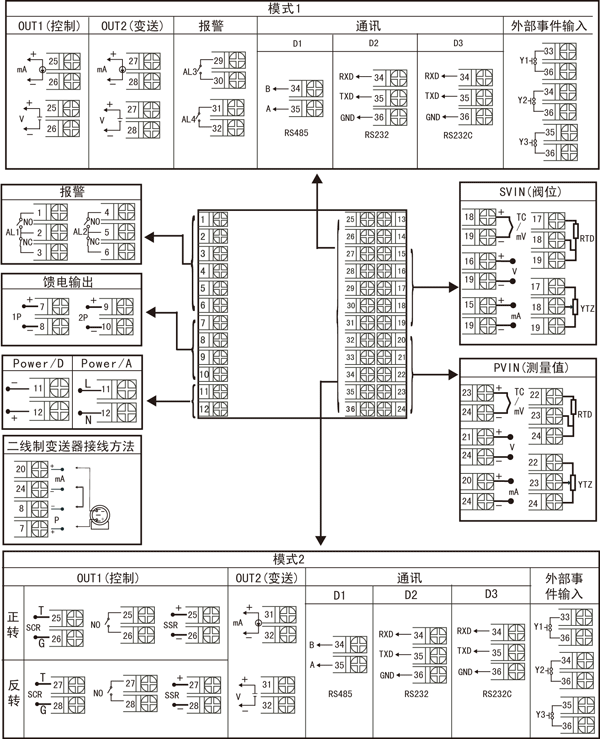

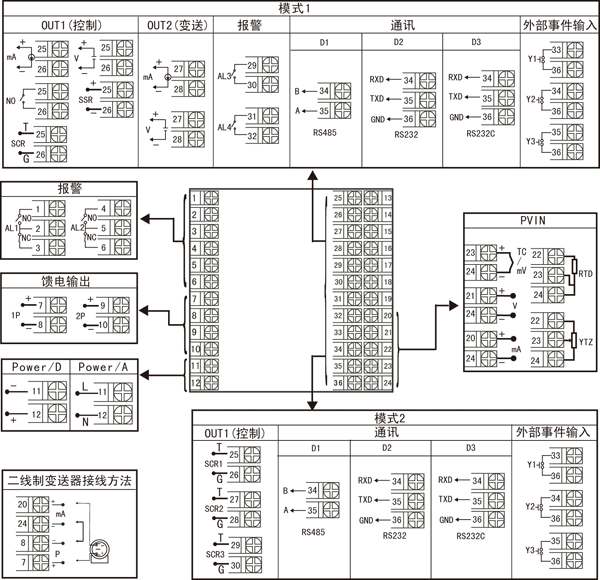

| 1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。 2、規格尺寸為F型的儀表不帶RS232C打印接口，規格尺寸為H型的儀表只能做單路控制。 3、規格尺寸為D、E型的儀表,接線端子25~36間如有帶報警功能,繼電器觸點容量為AC125V/0.5A、DC24V/0.5 A，規格尺寸為H型的儀表繼電器容量一樣，其它規格尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A。 4、當儀表選擇K5控制輸出功能時(正、反轉輸出)，報警輸出最多只能選擇2限報警。 5、當型號NHR-5310/5320控制輸出選擇K1時指單個繼電器接點輸出 當型號NHR-5330控制輸出選擇K1時指繼電器正反轉接點輸出 6、在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。 例1：NHR-5310A-14/X-0/0/2/X/X-A(單路控制) 例2：NHR-5320A-14/27-K1/0/2/D1/X-A(外給定控制) 例3：NHR-5330A-14/27-0/0/2/Y1/X-A(閥位反饋控制) 例4：NHR-5330A-14/27-K1/0/2/D1/X-A(閥位反饋輸入正反轉控制輸出) 例5：NHR-5330A-14/X-K1/X/2/X/X-A(無閥位反饋輸入正反轉控制輸出) |
