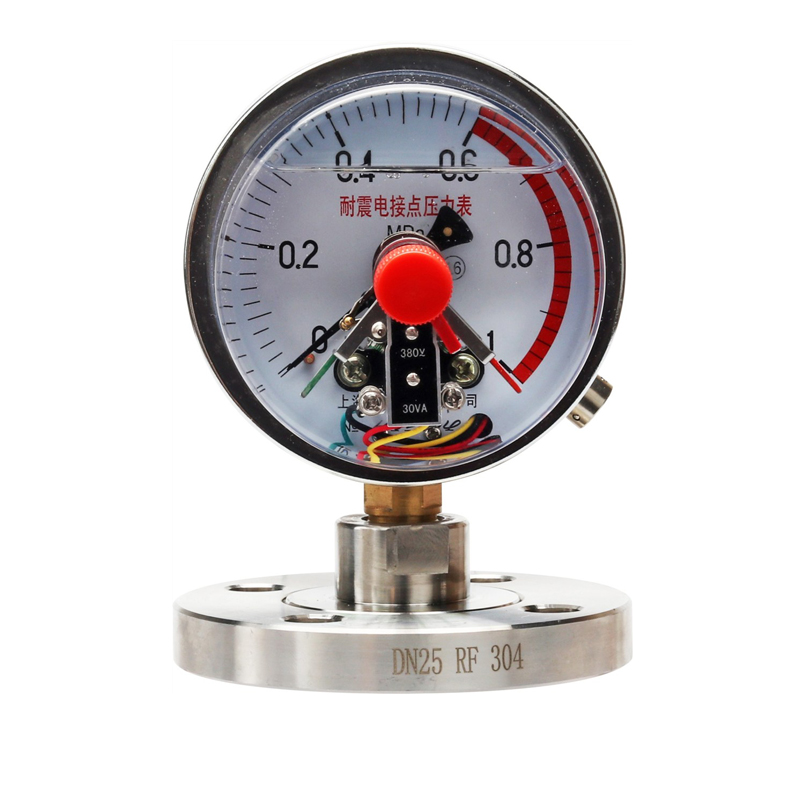

YTXC耐震電接點壓力表
耐震電接點壓力表具有抗介質脈動和沖擊載荷，耐環境振動等優異特性，適用測量對銅和銅合金無腐蝕性的氣體，液體或蒸 汽等壓力。
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
耐震電接點壓力表具有抗介質脈動和沖擊載荷，耐環境振動等優異特性，適用測量對銅和銅合金無腐蝕性的氣體，液體或蒸 汽等壓力。儀表設上、下限二位開關型接點裝置，在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發訊用。其抗振結構可有效抑制指針的抖動、沖擊，保護接點，使儀表指示清晰，電信號切換可靠，工作穩定。

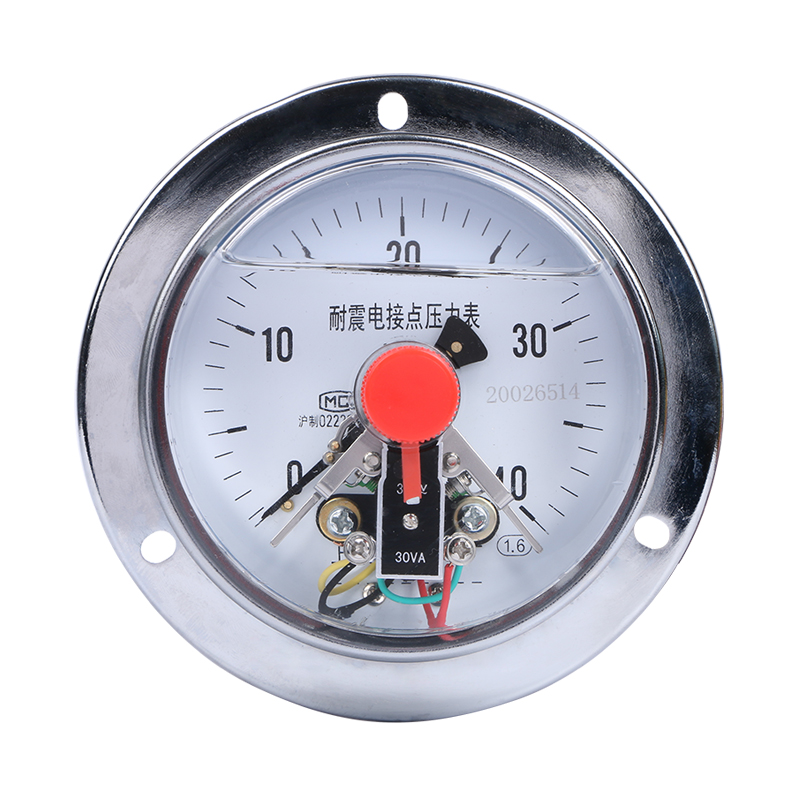

耐震軸向帶邊電接點壓力表具有抗介質脈動和沖擊載荷，耐環境振動等優異特性，耐震軸向帶邊電接點壓力表適用測量對銅和銅合金無腐蝕性的氣體，液體或蒸汽等壓力。儀表設上、下限二位開關型接點裝置，在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發訊用。耐震軸向帶邊電接點壓力表其抗振結構可有效抑制指針的抖動、沖擊，保護接點，使儀表指示清晰，電信號切換可靠，工作穩定。
廣泛應用于機械、化工、石油、冶金、電力等工業生產過程。耐震軸向帶邊電接點壓力表更可以安裝在儀表面板上,便于現場工人操作.

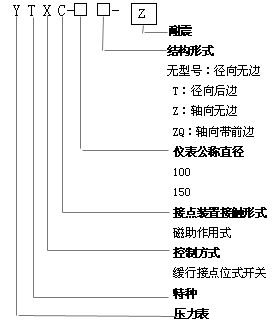

型號選擇
技術參數：
| 型號 | YTXC-100ZQ-Z | YTXC-150ZQ-Z | YTXC-100-Z | YTXC-150-Z | YTXC-100TQ-Z | YTXC-150TQ-Z | |
| 結構形式 | 軸向帶前邊 | 徑向無邊 | 徑向帶前邊 | ||||
| 測量范圍 MPa | -0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4 0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60 | ||||||
| 精確度% | ± 1.6 | ||||||
| 接點電參數 | 工作電壓 | 380VAC;220VDC | |||||
| 最大工作電流 | 1A | ||||||
| 持續電流 | 0.6A | ||||||
| 最大功率 （無感負載） | 20VA | ||||||
| 連接器 | X14K4P | 防水接線盒 | X14K4P | 防水接線盒 | X14K4P | ||
使用工作溫度：-25℃~55℃
工作壓力上限：不大于儀表上限的2/3
工作環境振動頻率不大于25Hz，振幅不大于0.5mm
執行標準：Q/320211 DGH05-2004

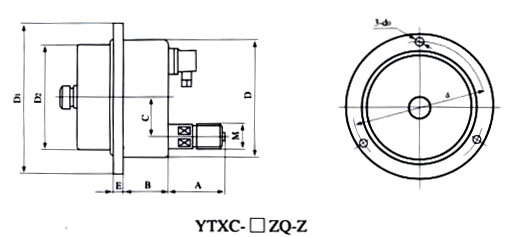

外形尺寸
| 型號 | 外形尺寸mm | ||||||||||
| D | D1 | D2 | D3 | A | B | C | E | d | d0 | M | |
| YTXC-100-Z | 100 | 120 | 96 | / | 44 | 38 | / | 12.5 | / | / | M20×1.5 |
| YTXC-100ZQ-Z | 100 | 130 | 96 | / | 42 | 33 | 34 | 8.5 | 118 | 5.6 | |
| YTXC-100TQ-Z | 100 | 125 | 96 | 102 | 44 | 38 | / | 9.5 | 118 | 5.6 | |
| YTXC-150-Z | 150 | 164 | 136 | / | 50 | 44 | / | 16 | / | / | |
| YTXC-150ZQ-Z | 150 | 177 | 136 | / | 50 | 43 | 55 | 14 | 165 | 5.6 | |
| YTXC-150TQ-Z | 150 | 177 | 136 | 144 | 50 | 44 | / | 18 | 165 | 5.6 | |
