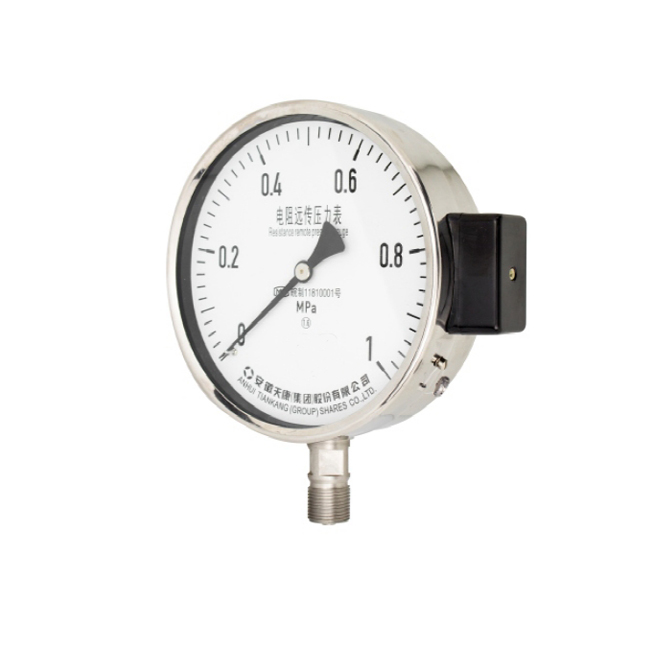

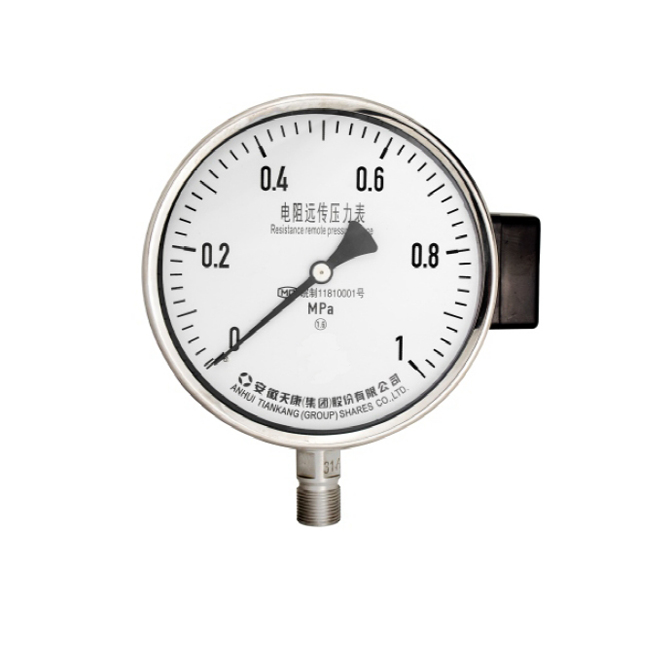

YTZ-150電阻遠傳壓力表
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
一、概述
電阻遠傳壓力表適用于測量對銅及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因?yàn)樵趦x表內部設置一滑線電阻式發送器，故可把被測值以電量值傳至遠離點的二次儀表上，以實現集中檢測和遠距控制。此外，本儀表并能就地指示壓力，以便于現場工藝檢查。
二、結構原理
本儀表由一個彈簧管壓力表和一滑線電阻式發送器等組成。
儀表機械部份的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置要齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂（電刷）也相應地得以偏轉，由于電刷在電阻上滑行，使得被測量壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示出相應的壓力值。
三、主要技術參數
精確度等級：1.6
發送器起始電阻值：3～20Ω
發送器滿度電阻值：340～400Ω
發送器接線端①②外加電壓不大于6V
滑線電阻式發送器接線圖
四、測量范圍
| 型號 | 測量范圍 |
| YTZ-150 | 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1；0～1.6； 0～2.5；0～4；0～6；0～10；0～16；0～25；0～40 |
| -0.1～0；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4 |
使用環境條件：-40～60℃，相對濕度不大于85%，且震動和被測（控）介質的急劇脈動應對儀表正常工作無明顯影響。
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃。
重量：1.2kg。

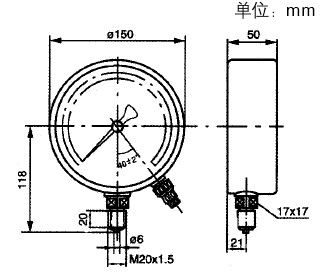

五、外形尺寸
