Description
概述
SWP-EY100壓力現場變送控制器是本公司推出新一代先進的現場變送單元。采用鋁合金外殼進口擴散硅壓力傳感器，抗腐蝕，抗過載，穩定性好，精度高，集測量顯示變送，控制，通訊為一體?？蓱?yīng)用于石油，化工、冶金等部門各種腐蝕和非腐蝕性液體和氣體測量與控制，可替代指針壓力表或遠傳壓力表等產品。
儀表技術指標：
測量范圍 0 -60Mpa
精 度 0.5%或0.2%
防爆類型 普通型（非防爆）
隔爆型（dIIBT4）
外形尺寸 LED顯示：LED顯示：Φ100×60
顯 示 4位LED顯示
輸出特性 帶上下限控制或報警輸出
繼電器接點容量3A/250VAC
SSR可控硅觸發信號0.5A/400V
SCR固態繼電器觸發信號300Ma/6V
使用環境 相對濕度≤90%，溫度-10～50℃
介質溫度 -20 ～ +70℃
防護等級 IP65
連接方式 M20×15mm或根據用戶要求
通訊功能 RS485或RS232通訊方式（波特率 1200～9600pbs）
工作原理

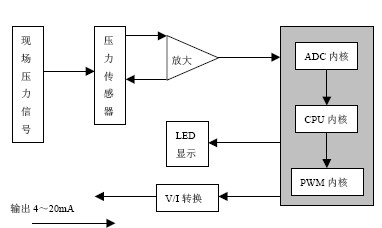

儀表通過壓力傳感器把壓力信號變?yōu)殡娦盘枺儆汕爸梅糯笃靼汛穗娦盘柗糯鬄V波，送往CPU的A/D轉換模塊進行模擬量到數字量的變換。最后由CPU進行數據處理并顯示及PWM輸出。原理框圖如下：
型號命名
| 型 號 | 代 碼 | 說 明 | |||||||
| SWP-EY100- | □ | □ | □ | □ | □ | □ | □ | □ | 現場壓力顯示控制表 |
| 通訊 | 0 | 無通訊 | |||||||
| 2 | RS-232 | ||||||||
| 8 | RS-485 | ||||||||
| 輸出方式 | 00 | 無輸出 | |||||||
01 | 繼電器 | ||||||||
02 | 4～20mA | ||||||||
03 | 0～10mA | ||||||||
04 | 1～5V | ||||||||
05 | 0～5V | ||||||||
06 | SCR輸出（SCR：可控硅觸點信號輸出） | ||||||||
07 | SSR輸出（SSR：固態繼電器觸發信號輸出） | ||||||||
08 | 特殊規格 | ||||||||
09 | SOT輸出（SOT：內置固態繼電器3A/250V） | ||||||||
| 過程連接方式和材料 | R | 外螺紋G1/2（不銹鋼 1Gr18Ni9Ti） | |||||||
G | 外螺紋M20×1.5（不銹鋼 1Gr18Ni9Ti） | ||||||||
| 外殼類型 | A | 鋁外殼無現場指示，防護等級IP65 | |||||||
| 測量范圍 | 見標準量程表 | ||||||||
| 第一報警方式 | N | 無報警（可省略） | |||||||
H | 上限控制/報警 | ||||||||
L | 下限控制/報警 | ||||||||
| 第二報警方式 | N | 無報警（可省略） | |||||||
H | 上限控制/報警 | ||||||||
L | 下限控制/報警 | ||||||||
| 供電方式 | N | AC220V供電（可省略） | |||||||
W | DC24V供電 | ||||||||
例：SWP－EY100－001R－A－D1－HL
現場壓力顯示控制表，繼電器輸出，外螺紋G1/2 連接，鋁合金外殼無現場指示，測量范圍0～4KPa，帶上、下限報警控制。
標準量程表
| 測量范圍 | 代號 | 量程調節范圍 |
| 0-4kPa | D1 | 0.7-7kPa |
| 0-6kPa | D2 | 0.7-7kPa |
| 0-10kPa | D3 | 1.0-10kPa |
| 0-16kPa | D4 | 10.0-20kPa |
| 0-20kPa | D5 | 10.0-20kPa |
| 0-25kPa | D6 | 12.0-30kPa |
| 0-40kPa | D7 | 12.0-40kPa |
| 0-60kPa | D8 | 20.0-60kPa |
| 0-100kPa | E1 | 30.0-100kPa |
| 0-160kPa | E2 | 60.0-200kPa |
| 0-200kPa | E3 | 60.0-200kPa |
| 0-250kPa | E4 | 120.0-400kPa |
| 0-400kPa | E5 | 120.0-400kPa |
| 0-0.6MPa | F1 | 0.2-0.6MPa |
| 0-1.0MPa | F2 | 0.3-1.0MPa |
| 0-1.6MPa | F3 | 0.6-2.0MPa |
| 0-2.0MPa | F4 | 0.6-2.0MPa |
| 0-2.5MPa | F5 | 1.2-4.0MPa |
| 0-4.0MPa | F6 | 1.2-4.0MPa |
| 0-6.0MPa | F7 | 2.0-6.9MPa |
| 0-10MPa | H1 | 3.0-10MPa |
| -2-2kPa | C1 | 2.0-7.0kPa |
| 5-5kPa | C2 | 5.0-20kPa |
| -10-10kPa | C3 | 2.0-20kPa |
| -20-20kPa | C4 | -8.0-20kPa |
| -50-50kPa | C5 | 10.0-100kPa |
| -100-0kPa | B1 | -40-100kPa |
| -100-100kPa | B2 | -40-100kPa |
| -100-300kPa | B3 | 50-400kPa |
| -100-900kPa | B4 | 240-1000kPa |
接線方式
外形尺寸圖
