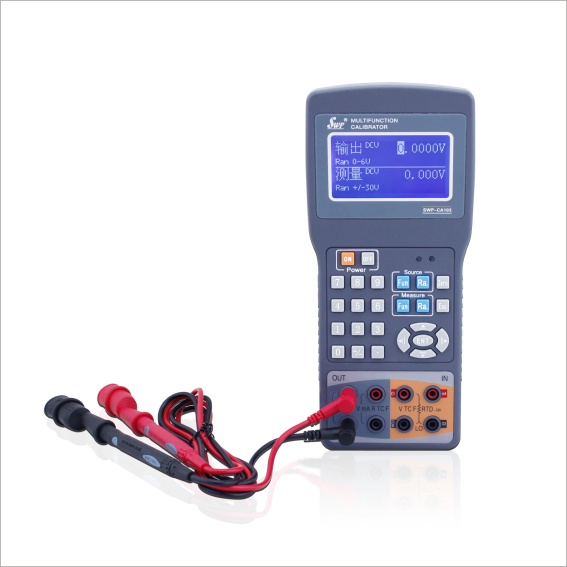

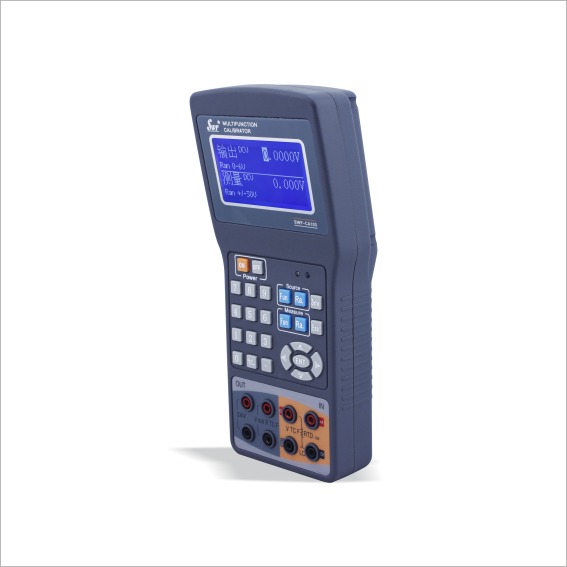

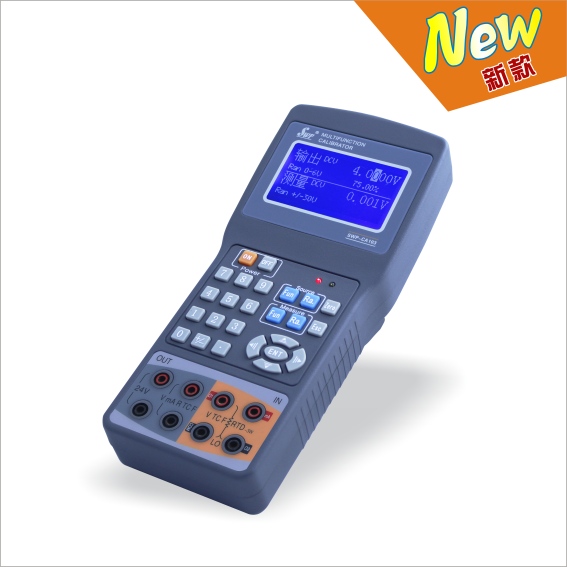

SWP-CA102熱工信號校驗儀
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
特性
主要是為工業現場熱工儀表及系統的校驗維護而設計的，儀表提供完善而實用的功能，操作簡單。儀表集最新大規模數字轉換集成電路和大屏幕液晶顯示技術于一體，具有輸出、測量、手冊和24VDC配電功能，且四項功能可同時工作，同屏顯示輸出和測量值以及對應的ITS-90標準值（熱電阻和熱電偶）。并配備超大容量可充電電池，攜帶方便，能方便地完成工業現場熱工儀表（傳感器、變送器、顯示儀表、控制系統）的檢修、校驗。
香港昌暉自動化系統有限公司生產的SWP-CA102熱工信號校驗儀（又稱為熱工寶典）主要用于工業現場熱電偶、熱電阻、變送器、顯示控制儀表、控制系統的檢驗、校驗及維護。 SWP-CA102集大規模數字轉換電路和大屏幕液晶顯示技術于一體，產品性能穩定、功能實用、操作簡單，具有輸出、測量、手冊（熱電偶分度表、熱電阻分度表）和DC24V配電功能，且四項功能可以同時工作。
特點
1、SWP-CA102外形小巧，便于攜帶和手持。
2、大屏幕液晶顯示帶背光。
3、測量、輸出可同屏中文顯示。
4、電壓和電流測量可顯示百分比。
5、多種熱電偶（K、E、T、J、S、R、N、B、W325）的測量和輸出，多種熱電阻（PT100、Cu50）的測量。
6、熱電偶和熱電阻的測量輸出具有ITS-90國際標準毫伏、電阻值對應顯示。
7、熱電偶信號測量、熱電偶信號輸出時熱工寶典具有手動溫度補償和自動溫度補償功能。
8、熱工信號校驗儀可以實現熱電阻電阻值與溫度值、熱電偶毫伏值與溫度值的快速換算。
9、SWP-CA102內置大容量充電電池，充電一次可持續工作5-7小時
10、熱工信號校驗儀按鍵聲音和背光可調，斷電保存參數設置狀態。
技術參數
直流信號輸入：
| 功能 | 量程 | 精度 |
| DCV | 0~35V | ±0.1%FS |
| DCmV | 0~100mV | ±0.05%FS |
| DCmA | 0~35mA | ±0.05%FS |
| RTD | CU50、PT100 | ±0.1%FS |
| TC | K 、T 、E 、J 、N、W325 | ±0.1%FS |
| R 、S 、B | ±0.2%FS | |
| F | 0.0~5000.0Hz | ±0.2Hz |
直流信號輸出：
| 功 能 | 量 程 | 精 度 |
| DCV | 0~5V | ±0.05%FS |
| DCmV | 0~100mV | ±0.05%FS |
| DcmA | 0~24mA | ±0.05%FS |
| R | 10.0~500.0Ω | ±0.15%FS |
| 500.0~2500.0Ω | ±0.15%FS | |
| 2500.0~5000.0Ω | ±0.15%FS | |
| TC | K 、T 、E 、J 、N、W325 | ±0.1%FS |
| R 、S 、B | ±0.2%FS | |
| F | 0~1000Hz | ±1Hz |
| 0~5.00KHz | ±0.02KHz |
性能指標：
工作溫度：-10~50℃
貯存溫度：-20~70℃
外形尺寸：231×104×39mm
重量：1.8Kg
SWP-CA102使用注意事項
1、測量或輸出時，端子接線必須與操作一致（錯誤操作如：在輸出端子上測量電壓，在輸出電流端子上測量電 壓），否則有可能導致儀表損壞。
2、確認每檔量程范圍，不能過量程使用。
3、儀表在光線充足處建議不使用背光，這樣可延長電池使用時間。
4、當儀表從室內拿到現場使用并采用自動溫度補償方式，應讓儀表在現場適應5-10分鐘，使儀表內部測溫傳感器準確測量到現場環境溫度，以利于提高校驗準確性。
