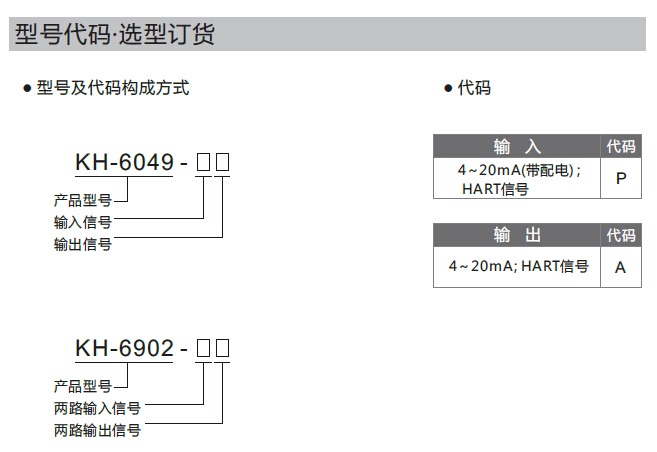

KH-6049 隔離配電器 (支持HART)/一入一出
主要技術規格對連接到現場的二線制變送器提供隔離的電源電壓，并將變送器產生的 4～20mA 信號隔離轉換后傳送至控制系統或其它儀表。該產品支持 HART 信號傳輸。
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
概述
. 主要技術規格
對連接到現場的二線制變送器提供隔離的電源電壓，并將變送器產生的 4～20mA 信號隔離轉換后傳送至控制系統或其它儀表。
該產品支持 HART 信號傳輸。
供電電源
供電電壓范圍：15～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：
<50mA (1入1出); < 100mA(2入2出)
輸 入
輸入信號：4～20mA；HART 信號
輸入阻抗：約50Ω
給變送器的配電：20mA時,≥18V(出廠默認),
若需要更大配電(如≥22V),訂貨時注明
最大輸入電流：約 24mA
輸 出
輸出信號：4～20mA；HART 信號
電流輸出負載：≤350Ω(出廠默認，可指定負載)
HART通信時，負載電阻RL：≥250Ω
綜合參數
標準精度：±0.1%
溫度漂移：±0.01% / ℃
響應時間：< 10ms
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
工作環境溫度： -20～＋60℃
儲存環境溫度： -40～＋80℃
機殼材質 / 防護等級：阻燃ABS / IP20
外形尺寸：16×116×110(mm)
