虹潤NHR-M34智能頻率轉換器
單通道(一進一出，一進兩出)。正弦波、三角波、方波等信號輸入。模擬量、RS485、繼電器接點信號輸出。幅值大于200mV?？蛇x擇配電輸出。輸入-電源、輸出-電源磁隔離 輸入-輸出光電隔離。傳輸精度（
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
 |  單通道(一進一出，一進兩出)。正弦波、三角波、方波等信號輸入。模擬量、RS485、繼電器接點信號輸出。幅值大于200mV。可選擇配電輸出。輸入-電源、輸出-電源磁隔離輸入-輸出光電隔離。 傳輸精度（20℃）：0.2%FS。模塊化設計，體積小，功耗低。全智能，數字化，可編程。插拔式端子，便于安裝、維護。標準的35mmDIN導軌卡式安裝 |
概述
將頻率信號經隔離整形放大后，變送隔離輸出所需的信號，也可向現場的一次儀表提供電 源回路?？梢耘c單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統 的抗干擾能力，保證系統的穩定性和可靠性?？蓭б壕э@示，通過紅外輕觸按鍵切換顯示不同通道的參數，顯示實時測量值、理論輸出值、單位及通道號。

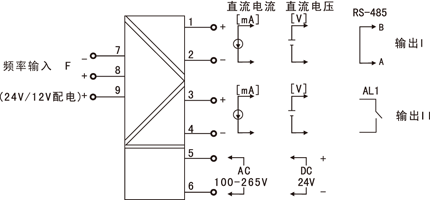

接線圖

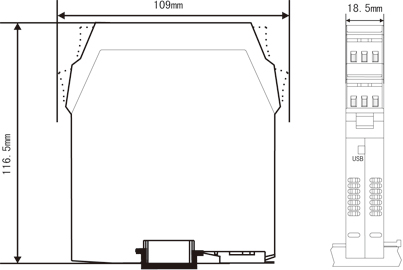

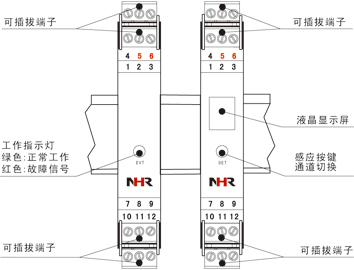

結構外型圖
|
技術參數
| 輸入 | |
| 輸入信號 | 正弦波、三角波、方波，幅值大于200mV |
| 輸入阻抗 | ≥200KΩ |
| 輸入頻率范圍 | 1～10000HZ |
| 輸入分辨率 | 0.1HZ |
| 輸出 | |
| 輸出信號 | 4-20mA，0-10mA，0-20mA，1-5V，0-5V、0-10V |
| 輸出負載 | 4-20mA，0-10mA，0-20mA負載電阻RL≤500Ω， 1-5V，0-5V負載電阻RL≥250KΩ ；0-10V負載電阻RL≥500KΩ （需要更高負載能力時，請?jiān)谟嗀洉r(shí)說明） |
| 報警輸出 | 繼電器，容量：DC30V/2A，AC125V/0.6A |
| 配電電壓/最大電流 | 24V/30mA ；12V/30mA（饋電輸出時接線端子在10負、11正） |
| RS485通訊 | MODBUS-RTU協議，RS485傳輸距離≤1000米；信號傳輸率≤9.6kbps。 |
| 電源 | |
| 電源 | DC24V(±10%)，AC100-265V(50-60Hz) |
| 功耗 | DC24V，單路輸出功耗：≤1.7W，雙路輸出功耗：≤2.2W AC100-265V，單路輸出功耗：≤2.5W，雙路輸出功耗：≤3W |
| 其它參數 | |
| 絕緣電阻 (輸入/輸出/電源之間) | ≥500MΩ（500VDC時） |
| 絕緣強度 (輸入/輸出/電源之間) | 1500Vrms (1 min，無火花) |
| 工作溫度 | 0～50℃（無凝露、無結冰） |
| 相對濕度 | 25～85%RH |
| 保存溫度 | -10～60℃（無凝露、無結冰） |
| 溫度漂移 | 0.0075%FS/℃ |
| 安裝方式 | 35mmDIN導軌安裝 |
| 安裝尺寸 | 18.5*109*116.5mm(寬*高*深) |
| 傳輸精度 | 0.2%FS |
| 響應時間 | ≤1S |
| 重量 | 約140克 |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求（IEC 61326-1） |
| 適用現場設備 | 頻率型傳感器 |
儀表選型
| 7 | 8 | 9 | 10 | 11 | 12 | ||||||||||||
| M3 系列智能頻率轉換器 NHR-M34 | - | □ | - | □ | - | □ | / | □ | / | □ | - | □ | |||||
| 位 | 規格 | 注釋 | | | | | | | | | | ↓ Hz | | | | | | | | | | | | | | | | | | ↓ □ | / | | | | | | | | | | | | | | | | | | ↓ □ | | | | | | | | | | | | | | | | | | | | | | | ↓ X V12 V24 | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ A D | ||||||||
| 7 | |||||||||||||||||
| 無顯示 | |||||||||||||||||
| 液晶顯示 | |||||||||||||||||
| 8 | |||||||||||||||||
| 頻率信號 | |||||||||||||||||
| 9/10 | |||||||||||||||||
| 輸出I/輸出II(從列表中選擇代碼) | |||||||||||||||||
| 代碼 | 類型 | 代碼 | 類型 | ||||||||||||||
| X | 無輸出 | 4 | 0-20mA | ||||||||||||||
| 0 | 4-20mA | 5 | 0-10V(不可切換) | ||||||||||||||
| 1 | 1-5V | K1 | 繼電器接點(僅限于輸出II） | ||||||||||||||
| 2 | 0-10mA | D1 | RS485通迅(僅限于輸出I) | ||||||||||||||
| 3 | 0-5V | (Modbus RTU) | |||||||||||||||
| 11 | |||||||||||||||||
| (從列表中選擇代碼) | |||||||||||||||||
| 無配電 | |||||||||||||||||
| 12V配電 | |||||||||||||||||
| 24V配電 | |||||||||||||||||
| 12 | |||||||||||||||||
| AC100-265V 50/60Hz | |||||||||||||||||
| DC24V（±10%） | |||||||||||||||||
型號舉例：NHR-M34-Y-HZ-0/0/V24-A(F/0～1000Hz)
三端子智能頻率轉換器帶液晶顯示，雙路輸出信號為4-20mA，帶24V配電輸出，供電電源為AC100-265V，頻率輸入范圍0～1000Hz。
備注：訂貨時請?jiān)谶x型后標注輸入量程范圍及傳感器類型；特殊功能可訂制。
