Description

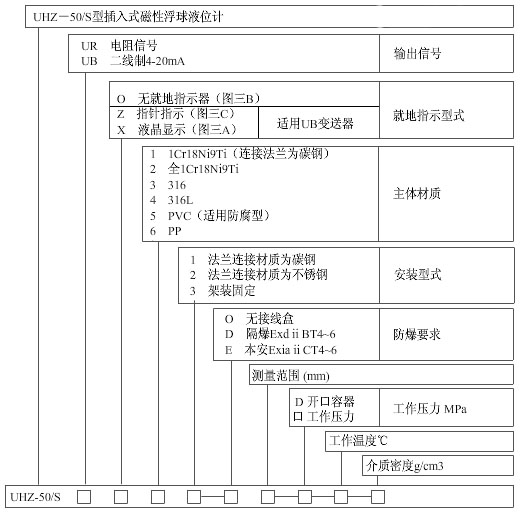

UHZ-50/S-UR/UB系列插入式磁性浮球液位變送器選型表
選型舉例
測量高位缸液位，采用插入式磁性浮球變送器。要求輸出為4~20mA，現場要模擬指示，全不銹鋼材質，測量高度為2000mm，介質密度1.1，溫度為常溫（30℃） 選型標記：UHZ-50/S-UBZ220-2000-D-30-1.1

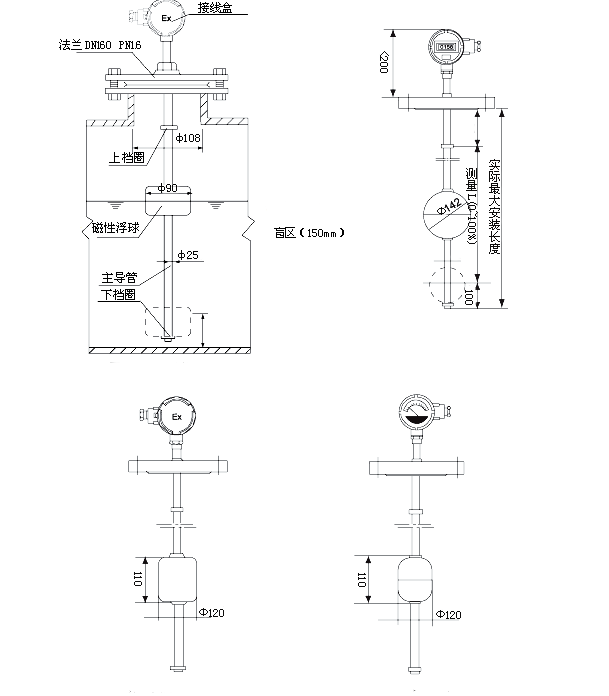

外形結構和尺寸
安裝使用和維護
1、液位變送器的安裝位置，就選擇避開或遠離液體介質的進口處，減少介質流體對浮球的沖擊而產品的影響。
2、如量程超過3米，變送器的管底要定位避免主導管晃動。
產品簡介
1、UR系列插入式磁性浮球變送器
該液位送變送利用帶環形磁鋼的浮球隨液位升降，使主體管內的干簧管吸合，將液位轉換成相應的電阻輸出，該輸出電阻與本廠智能數顯儀表配套實現對液位的遙測、報警和控制。
2、UB系列插入式磁性浮球變送器
該液位變送器是在UR系列液位變送器的基礎上，將其輸出電阻信號經專用模塊（即電子放大器）處理將電阻信號轉換成二線制的4－20mA信號輸出可直接與DDZ－Ⅲ電動單元儀表配套使用實現遙測，報警和控制，也可與本廠生產的智能型數顯儀表配套使用。
插入式磁性浮球變送器用于化工、電力、造紙、造船、環保、儀器等行業，承壓（開口）容器內介質的液位的測量，用于地下槽、池、高層水箱的液位的測量，更為簡單，可靠，最為理想。插入工液位變送器的材質為不銹鋼
工作原理
插入式磁性浮球變送器的主導管內裝有一組干簧管和精密電阻，當管外帶有環型磁鋼的浮球因浮力隨液位上下變化，相應在主導內位于液面處地干簧管在磁場作用下依次閉合（接通）使回路電阻值發生變化，經專用模塊轉換成電流輸出。
主要技術參數
1、測量范圍：0－6000mm
2、測量精度：±1.5%（L≥1000mm）或2.5%（L≤1000mm）
3、變送器電源：24VDC 4－20mA（二線制）R2=350Ω
4、介質溫度：-10℃~+80℃
5、介質密度：≥0.5g/cm3
6、工作壓力：<1.6MPa
7、連接法蘭尺寸：DN150.PN1.6凸面（HG20592－97）
8、現場指示精度：±2.5%F.S
9、防護等級：IP65
10、防爆等級：隔爆型ExdⅡBT4-6 本安型ExiaCT4-6
特點
1、結構簡單，安裝方便，維修容易，工作穩定可靠；
2、應用范圍廣：除高粘度介質外所有介質均可測量；
3、變送器除4－20mADC標準信號外，現場也可同時選取液晶顯示或指針指示，調試方便；
4、本產品均采用進口干簧管，解決了干簧管的磁化問題。
UHZ-50/S-UR/UB系列插入式磁性浮球液位變送器常用規格型號
插入式磁性浮球液位變送器 UHZ-50/S-UBX120-5000-D-30-1.1
輸出：4~20mA，帶現場顯示，主體材質：不銹鋼材質，連接法蘭：DN150，測量高度為5000mm 介質密度：1.1g/cm3，溫度為常溫（30℃）
插入式磁性浮球液位變送器 輸出為4~20mA，帶現場顯示，主體材質：不銹鋼材質，連接法蘭：DN150，測量高度為5000mm，介質為水UHZ-50/S-UBX120-5000-D-30-1.1
