ETM系列電量監控繼電器
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
智能型的電量監控繼電器，以高性能數字信號處理器為核心，釆用高精度的AD轉換器，運用優化的算法實現電量參數的精確測量，故障狀態的準確監控和報警，特別適用于對中大型電力、動力機組的電量監控，保障機組的安全運行。
產品特點：
* 安裝方便：
使用工業控制柜中常用的標準35mm導軌安裝
* 報警輸出：
單路或雙路SPDT繼電器輸出，載流能力3A，可直接驅動接觸器
* 參數設置方便：
前面板特別設計，可現場調節響應時間，上/下限報警值及報警方式等多種參數
* 工作狀態可見：
透明有機玻蓋板設計，可直接觀察儀表工作狀態。蓋板可翻轉，方便參數調節
* 可監視多種故障：
智能化的設計，能識別欠壓、過壓、不平衡及相序失常、電流超限等故障狀態
產品選型：
單相電壓監控繼電器
三相電壓監控繼電器
單相電流監控繼電器
相序監控繼電器
功率監控繼電器
轉速監控繼電器
溫度監控繼電器
選型參考一覽表
產品名稱 | 型號 | 監控方式 | 輸入信號 | 供電方式 |
單相電壓監控繼電器 | ETM-1V-300SU | 欠電壓 | 0～30V/60V/300V AC/DC | 20～260V AC/DC |
ETM-1V-300SO | 過電壓 | |||
ETM-1V-300 | 欠電壓、過電壓、窗口 | |||
| 三相電壓監控繼電器 | ETM-3V-400S | 窗口 | L-L:0～400V AC | 20～260V AC/DC |
| ETM-3V-400SN | 窗口、帶中性導線N | L-L:0～400V/L-N:0～230V AC | ||
| ETM-3V-400 | 欠電壓、相序、窗口、不對稱 | L-L:0～400V/L-N:0～230V AC | ||
| ETM-3V-230 | 欠電壓、相序、窗口、不對稱 | L-L:0～230V/L-N:0～135V AC | ||
| 單相電流監控繼電器 | ETM-I-10SU | 欠電流 | 0～100mA/1A/10A AC/DC | 20～260V AC/DC |
ETM-I-10SO | 過電流 | |||
ETM-I-10 | 過電流、欠電流、窗口 | |||
| 功率監控繼電器 | ETM-PF-400 | 過載、小負載、窗口 | 單相 40～415V AC 三相 L-L:40～415V/L-N:23～240V AC 輸入電流 0.5A～10A AC | 20～260V AC/DC |
| 相序監控繼電器 | ETM-PH-400 | 相序故障、缺相 | L-L:0～400V/L-N:0～230V AC | 從被測系統取電 |
| 溫度監控繼電器 | ETM-PTC | 短路、開路、溫度超限 | PTC熱電阻 | 20～260V AC/DC |

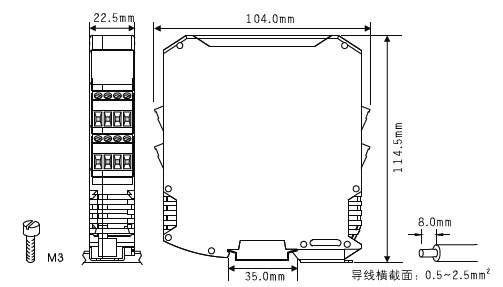

外形尺寸圖
